MEBP-200P互感器綜合測試儀低頻法測試原理

來源:武漢摩恩    更新時間:2018-04-23

MEBP-200P互感器綜合測試儀低頻法測試原理

IEC60044-6 標準(對應國家標準 GB16847-1977)聲稱,CT的測試可以在比額定頻率低的情況下進行,

避免繞組和二次端子承受不能容許的電壓。

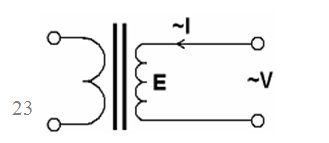

CT伏安特性測量的原理電路如下圖:CT一次側開路,從二次側施加電壓,測量所加電壓 V 與輸入電流 I

的關系曲線。此曲線近似 CT 的勵磁電勢 E 與勵磁電流 I 的關系曲線。

設 CT勵磁繞組在某一勵磁電流 I 時的激磁電感為 L,激磁阻抗為 Z,則:

        V = I?Z
電感 L與阻抗 Z之間具有下述關系:
         Z = ω?L = 2πfL
則:V= I?2πfL
由公式中可見在某一激磁電感L時所加電壓V與頻率 f 成正比關系。
假設當 f = 50Hz時,為達到勵磁電流 Ix,所需施加的電壓 Vx為 2000V
Vx = Ix?2 π f L = 2000V,
若施加不同頻率:
f = 50Hz,Vx = 2000V
f = 5Hz, Vx ≌ 200V
f = 0.5Hz,Vx ≌ 20V
由此可見需要使 CT進入相同飽和程度,施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本

原理。
在此必須嚴格注意,所需電壓并非與頻率呈線性比例關系,并非隨著頻率等比例降低,需要嚴格按照互

感器的精確數學模型進行完整的理論計算。
