MEBP-200P互感器綜合測試儀參數設置 (請按照被測CT銘牌設定)

來源:武漢摩恩    更新時間:2018-04-23

MEBP-200P互感器綜合測試儀參數設置 (請按照被測CT銘牌設定)
CT(測量類、P級和TPY 級)試驗參數設置界面分別如圖8、圖9、圖10和 圖11。

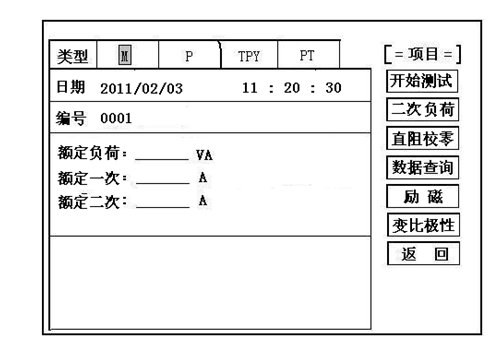

圖8、M級CT參數設置界面

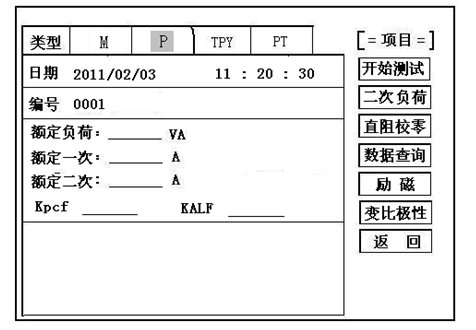

圖9、P級CT參數設置界面

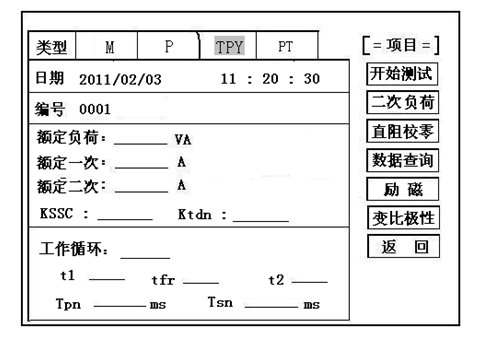

圖10、TPY級CT參數設置界面

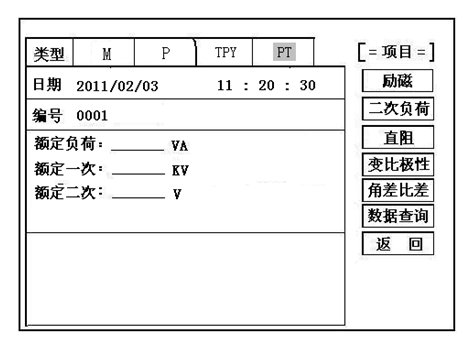

圖11、PT參數設置界面
? 參數說明
提示: 額定值請參照互感器銘牌數值設定。
額定一次電壓:可根據需要設置數值:3.0KV-500KV。
額定二次電壓:可根據需要設置數值:100V、100/√3V、100/3V、150V、220V。
Kpcf:準確級(誤差極限),如互感器標有5P20,則“5”為準確級。
KALF:額定保護限制系數,如互感器標有5P20,則“20”為額定保護限制系數。
KSSC:額定對稱短路電流倍數
Ktdn:額定暫態面積系數
T1、Tfr、T2  工作時間
Tpn:一次時間常數
Tsn:二次時間常數
? 測試方法
開機后,進入如圖2所示界面,旋轉光標先選擇被測互感器類型,可分為兩大類:
1).CT類:P(保護)、TPY、M(測量) 3 個選項
2).PT類:PT測試。
選擇后可看到不同的菜單界面如圖8、9、10、11所示,進入相應測試界面后,設置相應測試參數進行試驗。
測試前請確定被測互感器的所有接地線都斷開。
直阻校零:
試驗前,先校零,使測試結果更加準確(每次開機只需校零一次)。
以四芯線為例,校零方法如下:首先用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口,另一端相互短接(圖3),其次CT類選擇進入“直阻校零”測試進行校零,PT類選擇進入(直阻)測試項目后,再選擇進入“直阻校零”項目進行校零,校零結束,光標彈至“開始測試”處,校零結束。
CT勵磁(伏安)特性、直阻、變比、極性、角差、比差測試:
校零結束,接線圖對照圖4所示,測試儀端口P1/P2用兩芯電纜接被測CT一次對應P1/P2端,用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口,對應另一端S1和K1短接后接至被測CT二次的S1端,S2和K2短接并接至被測CT二次的S2端。接線完成后,點擊“開始測試”即開始試驗,試驗結束將顯示相應測試結果。
PT變比、極性、角差、比差測試:
接線圖對照圖5所示,測試儀端口P1/P2用兩芯電纜接被測PT二次端子,測試儀端口S1/S2用兩芯電纜接被測PT一次端子,接線完成后,點擊“變比極性”即開始試驗,試驗結束將顯示變比、極性、角差、比差測試結果。
PT勵磁(伏安)特性、直阻測試:
校零結束,接線圖對照圖6所示,用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口,對應另一端S1和K1短接并接至被測PT二次的a/x端,S2和K2短接并接至被測PT二次的x/a端。接線完成后,選擇相應測試項目(勵磁/直阻),即完成相應試驗,試驗結束將顯示相應測試結果。
CT/PT負荷測試:
對互感器二次所接的負載進行測試時,首先根據被測互感器銘牌設置好額定負荷、額定電壓電流。其次參照圖7進行接線,用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口,對應另一端S1和K1短接并接至被測二次負載的一端,S2和K2短接并接至被測二次負載的另端。接線完成后,選擇進入“負荷”測試項目并開始試驗,試驗結束將顯示相應測試結果。
獨立做CT勵磁、變比極性、角差比差試驗時,見第16頁。
