MEBP-300P互感器綜合測試儀試驗接線圖

來源:武漢摩恩    更新時間:2018-04-23

MEBP-300P互感器綜合測試儀試驗接線圖

試驗接線圖(圖中端子的標號與儀器面板上對應):

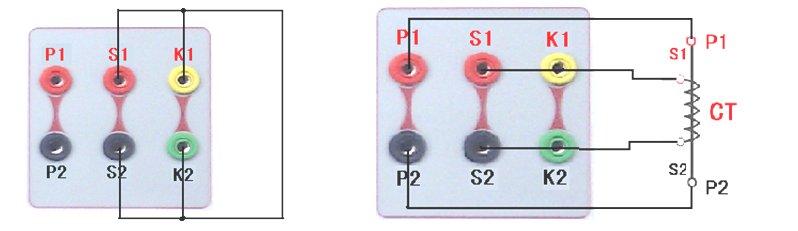

圖3、直阻校零接線圖         圖4、CT勵磁/直阻/變比/極性/角差/比差試驗接線圖

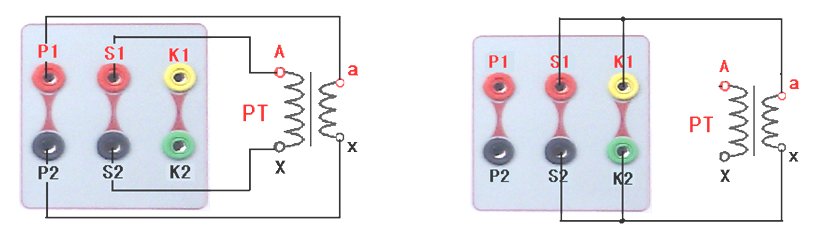

圖5、PT變比/極性/角差/比差試驗接線圖         圖6、PT勵磁/直阻試驗接線圖

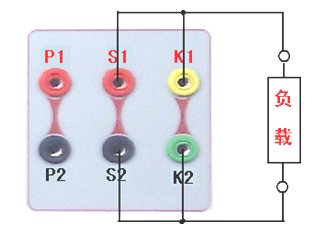

圖7、CT/PT二次負荷(負載)接線圖

注意:1、如需一次性完成CT變比極性,角差、比差、勵磁特性、誤差曲線、直阻測試請參照圖4接線方式,并在M/P/TPY中選擇“開始測試”,即可完成所有檢測。
  2、如需單獨測試CT勵磁特性試驗,請參照第16頁,圖22接線方式,并在M/P/TPY中選擇“勵磁”,即可完成檢測。
    3、如需單獨測試CT變比/極性、角差/比差試驗,請參照第16頁,圖23接線方式,并在M/P/TPY中選擇“變比極性”,即可完成檢測。


上一篇:MEBP-200P互感器綜合測試儀參數設置 (請按照被測CT銘牌設定)

下一篇:MEBP-300P互感器綜合測試儀操作說明
