MEBP-300P互感器綜合測試儀產品硬件結構

來源:MEBP-300P互感器綜合測試儀產品硬件結構    更新時間:2018-04-23

MEBP-300P互感器綜合測試儀產品硬件結構

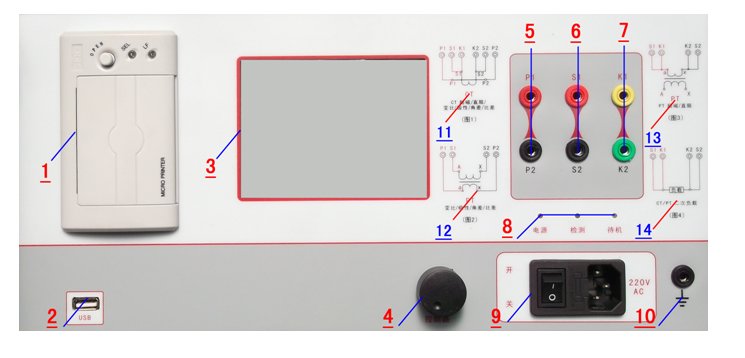

6.1.面板結構: (圖1)


圖1
6.2.面板注釋:
1 —— 打印機
2 —— USB
3 —— 顯示
4 —— 控制器
5 —— 測CT時,一次側電壓測量端,接CT一次側;
測PT時,二次側電壓測量端,接PT二次側。
6 —— 測CT時,一次側電壓測量端接,CT二次側;
測PT時,一次側電壓測量端,接PT一次側;
測PT勵磁/直阻時,S1與K1、S2與K2短接后,接被測PT二次側;
測CT/PT二次負荷(負載)試驗,S1與K1、S2與K2短接后,接被測負載。
7 —— 測PT勵磁/直阻時,K1與S1、K2與S2短接后,接被測PT二次側;測CT/PT二次負荷(負載)試驗,K1與S1、K2與S2短接后,接被測負載。
8 —— 工作指示燈(電源燈,工作燈,待機燈)
9 —— 主機開關、主機保險、主機電源插座(220V AC)。
10 —— 接地
11 —— CT勵磁、直阻、變比、極性、角差、比差試驗接線簡圖
12 —— PT變比、極性、角差、比差試驗接線簡圖
13 —— PT勵磁、直阻試驗接線簡圖
14 —— CT/PT二次負荷試驗接線簡圖
