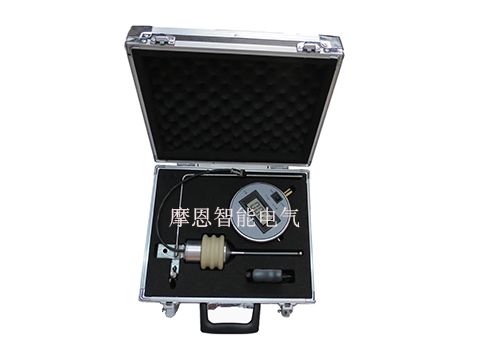

ME-15N 無線絕緣子測試儀

執行標準：DL/T626-1997

產品別稱：無線絕緣子測試儀、無線絕緣子絕緣電阻帶電測試儀、無線絕緣子絕緣電阻測試儀、無線絕緣子絕緣測試儀、無線絕緣子分布電壓測試儀

產品特性：
※用于測試35~1000KV懸式絕緣子或?qū)嶒?yàn)室檢測懸式絕緣子的分布電壓值;
※體積小﹑重量輕﹑使用簡單﹑攜帶方便；
※傳輸距離：100米；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

無線絕緣子測試儀

產品用途
ME-15N無線絕緣子測試儀（以下簡稱絕緣子測試儀）是在本公司原有絕緣子測試儀的基礎上，根據客戶實際使用、現場測試等情況以及客戶提出的要求，在我開發人員投入大量時間和精力的研究中而開發出來的新型產品，并且通過了大量的現場檢驗，符合國家DL/T626-1997標準。ME-15N無線絕緣子測試儀用于測試35~1000KV懸式絕緣子或?qū)嶒?yàn)室檢測懸式絕緣子的分布電壓值，能有效地發現絕緣子內部的隱蔽故障，提高了電網系統運行的可靠性，也提高了線路工作人員進行帶電測試的工作效率。本產品具有體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點，配用的絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。絕緣桿的材質特性及耐壓見表一﹑表二。

◆無線絕緣子測試儀工作原理
無線絕緣子測試儀由發射裝置測量工作中的單片絕緣子兩端的電位差，經過內部的高壓電阻分壓，將電位差信號輸入到內部采集電路，由A/D轉換器轉換為數字信號，經數字電路編碼處理后發射出去。接收裝置收到后，經數字電路解碼轉換為數字信號，zui后由液晶屏顯示出電壓值。如果測得某一片絕緣子的電位差為O時，則該片絕緣子為零值絕緣子。如果測得某一片絕緣子的電位差為標準值（見附表）的50%時，說明該片絕緣子為劣化絕緣子。根據所測的數據繪制絕緣子分布電壓曲線，用來進一步確認判斷劣化絕緣子。

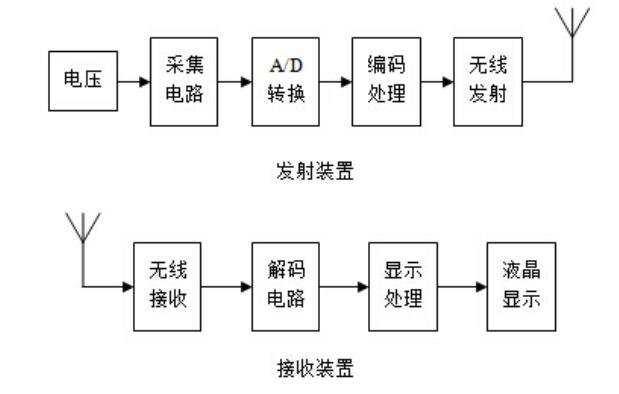

原理結構示意圖如下：
無線絕緣子測試儀工作原理

◆無線絕緣子測試儀技術指標
1﹑使用溫度：0℃~40℃2﹑儲存溫度：-10℃~50℃
3﹑相對濕度：＜85%
4﹑電壓等級：35~1000KV
5﹑測量范圍：1~40KV
6﹑內部分壓電阻：≥500MΩ
7﹑測量精度：1級
8﹑工作電流：＜15mA（發射裝置）
＜50mA（接收裝置）
9﹑zui遠傳輸距離：100米
10﹑供電：發射和接收各有一個7.4V可充鋰電池
11﹑充電時間：約一個小時
12﹑工作時間：充滿電持續工作24小時以上
13﹑配用絕緣桿：6米伸縮絕緣桿（可定制）
14﹑儀器鋁合金箱尺寸：370mm×310mm×115mm
