GY-15系列絕緣子測試儀

執行標準：Q/HDSLE001—2003

產品別稱：絕緣子測試儀、絕緣子絕緣電阻帶電測試儀、絕緣子絕緣電阻測試儀、絕緣子絕緣測試儀

產品特性：
※用于35～500kV的過線塔的絕緣子串電壓分布值的檢測;
※采用電壓信號感應原理和液晶顯示電壓值；
※測量操作迅速，簡單明了；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

絕緣子測試儀

產品用途
根據DC/T626-2005國電標準，開發研究的ME-15B絕緣子測試儀主要用于交流線路35～500kV的帶電測量過線塔的絕緣子串電壓分布值。也可用于試驗室內各種35kV以及交流電壓的測量。是一種理想的保障線路運行安全的檢測儀表和帶電作業輔助工具。
ME-15B絕緣子測試儀，用于35～500kV的過線塔的絕緣子串電壓分布值的檢測。檢測時，作業人員可用操作桿進行作業，采用電壓信號感應原理和液晶顯示電壓值，不存在放電過程，可以保障線路的運行安全和作業人員的安全。

◆絕緣子測試儀工作原理
ME-15B絕緣子測試儀采用靜電感應式結構，將被測電壓變換成電場信號進行測量。因而阻抗高，對于被測量系統的影響zui小。被測出的信號經儀器內部電路放大處理，zui后以電壓值的形式，由LCD數字顯示輸出。因此測量操作迅速，簡單明了。
根據DL/T628-2005電力行業標準，輸電線路絕緣子分布電壓規范性標準見附表。各種電壓等級的絕緣子分布電壓不小于正常分布電壓，見表一。
表一各種電壓等級的絕緣子分布電壓不小于正常分布電壓表

35kV	一般正常分布電壓不小于3.5kV
110kV	一般正常分布電壓不小于4kV
220kV	一般正常分布電壓不小于5kV
330kV	一般正常分布電壓不小于5kV
500kV	一般正常分布電壓不小于6kV

如果絕緣子損壞，則其上的電壓必定低于正常的電壓，故認為能承受工作電壓的絕緣子為好絕緣子。
ME-15B型絕緣子分布電壓測量表在使用時，若顯示電壓值大于正常分布電壓，則認為此絕緣子正常。若顯示電壓值小于正常分布電壓，則認為此絕緣子為劣質絕緣子。各種電壓等級的絕緣子串分布電壓值見附表。
ME-15B型絕緣子分布電壓測量表的內部電路采用低功耗設計，使用時極省電。全部電路均安裝于屏蔽盒內。

◆絕緣子測試儀產品介紹
1﹑產品使用3位半數字液晶顯示屏。
2﹑電源開關采用輕觸按鈕，按一下開機，再按一下關機。無信號或信號較小時，20分鐘后自動關機。
3﹑按住設置按鈕不松手，顯示屏顯示設置電壓值。松手后，顯示屏左邊顯示兩點,表示報警生效。
4﹑報警生效后，當測量電壓大于設置電壓時，蜂鳴器會發出報警聲，用于提示。
5﹑按住設置按鈕的同時，可以用2mm一字起調整設置微調，調整范圍在0到50kV。
6﹑連續按兩下設置按鈕，左邊兩點消失，報警取消。
7﹑如果顯示屏顯示低電壓，說明電池電壓太低。可以在下次使用前充電。
8﹑充電時，將充電器插到220V市電，充電器的輸出插頭插入儀表的充電插座。充電器上紅燈亮，表示充電，綠燈亮，表示充滿。一般充電一小時即可，長時間充電不會損壞元器件。

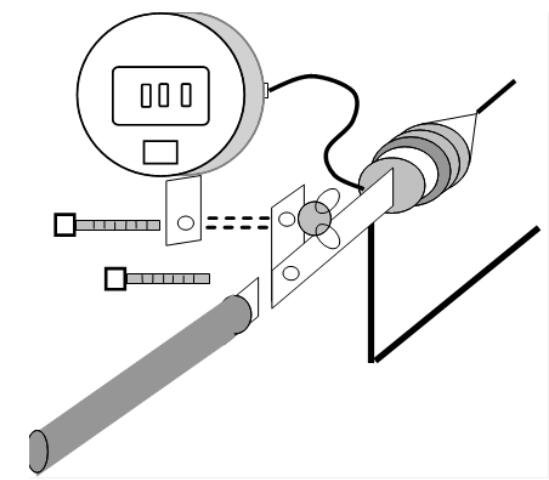

絕緣子測試儀裝配圖
