PDF3000直流系統接地故障測試儀信號發生器

來源：m.zeichua.cn 更新時間：2018-05-09

PDF3000直流系統接地故障測試儀信號發生器

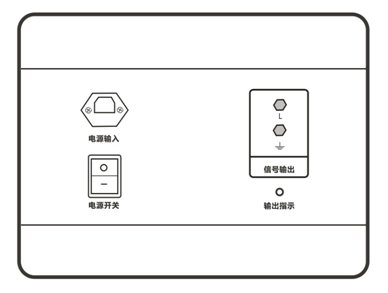

圖1 信號發生器面板圖示意圖

【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。
【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。
【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。
【信號輸出】：信號輸出口。使用時插入輸出引線，通過其輸出信號。
信號發生器的接入：
信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。
根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。
