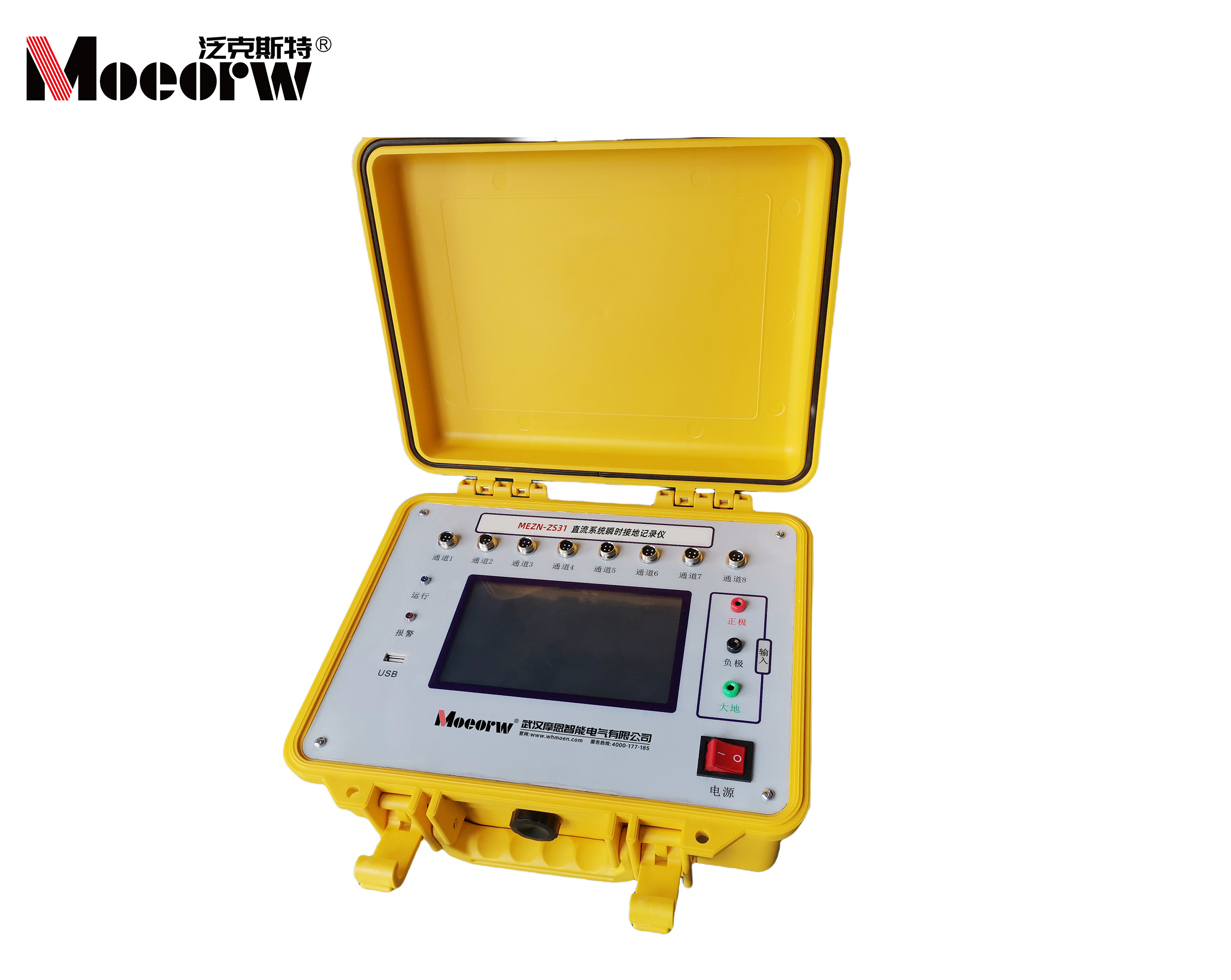

◆MEZN-ZS3 直流系統瞬時接地記錄儀簡述
直流電源部分由蓄電池組、充電設備、直流屏等設備組成。本產品主要是針對不接地的電源系統，如直流系統在發電廠和變電站和重要的供電場主要是是為控制、信號、自動裝置、不能停電的重要設備、遠動通訊裝置等提供可靠地直流電源，并提供事故照明電源。它還可為操作提供可靠的操作電源。蓄電池組的絕緣電阻降低與直流系統其他饋線輸出的絕緣接地故障危害一樣。目前直流系統絕緣檢測技術為的單一系統接地報警功能和人工拉路尋找接地的技術，無法精確地確定蓄電池組接地點的具體位置，特別是很多直流電源在工作時常出現瞬時性接地故障，直流絕緣裝置會報警，又無法找到接地故障，這種接地低故障需要一個及時快速的監測，并要有記錄波形的方法，特別是瞬時接地故障判斷帶來很大的不便和困難。
本裝置是查找瞬時接地故障的專用設備，可實時監測蓄電池組的絕緣狀況和瞬時性絕緣降低至告警值后，裝置將快速定位絕緣降低的瞬時接地故障點，降低運維人員工作強度，提高人員操作安全性的前提下，也提高直流系統的可靠性，將絕緣降低引發的故障消滅在萌芽中。
◆MEZN-ZS3 直流系統瞬時接地記錄儀功能特點
具備8通道瞬時接地次數與波形記錄
1）具備測記功能。100uA以上的接地漏電流，瞬時接地持續時間>500ms的瞬時接地,
2）裝置能夠判斷出對應接地通道，并記錄該通道發生瞬時接地次數與波形信息。
3）本儀器能夠判斷瞬時接地持續時間最小可達到50ms。接地持續時間跟直流系統電壓等級、系統電容和絕緣裝置平衡橋等因素有關。
4）本產品可以同時支持8條饋線支路進行接地故障的偵測。
5）瞬時接地時檢測時不受直流系統電壓和回路的影響.
6）可以同時記錄50000條的記錄數據。
產品的通信
裝置留有2個RS485通信接口，有需要可進行與后臺通信，也可以升級APP讀取信息狀態。
輸出報警接點
1）裝置工作時，無報警狀態下輸出常開接點，
2）裝置配有兩路報警輸出，最大容量為220V1A。
3）當檢測到瞬時接地時，常開節點閉合，發出接地告警信號；
4）當TF卡故障，或裝置掉電故障狀態下，常閉節點閉合
裝置指示燈說明
1）運行指示燈：閃爍表示裝置正常運行狀態；
2）接地告警燈：常亮表示系統有瞬時接地。

◆MEZN-ZS3 直流系統瞬時接地記錄儀技術參數
1）瞬時接地監測：漏電流>100uA，
2）接地時間>500ms，特殊狀態下可以達到50 ms
3）適用于24-250V的直流電源系統。
4） 5s內同一條支路有多次瞬時接地，記為1次接地；
5）母線對地電壓測量范圍：0-280V，10%--130%Un,誤差±5％；
6）使用直流供電電壓：直流供電電壓：24-220V，不允許有如何波動。
7） 工作模式設置：“電壓平穩模式”、“電壓波動模式”和“純通道模式”，適用于各種環境下的直流系統瞬時故障監測。
8）監測回路每次不小于8路，同場、同時、同步。
9）本裝置配備8G的TF卡，可儲存5000000條記錄；
10）查找瞬時接地時不停電、不解線、對系統不造成任何波動；
11）任何接地電阻情況下電壓偏差＞1V即能查找瞬時接地故障，且記錄接地波形；
12）低功耗液晶彩屏顯示，點陣320240。
