ME2008低頻信號發生器

執行標準：GB1181一90低頻信號發生器通用技術條件

產品別名：低頻信號發生器

產品特性：
※可用于校驗頻率繼電器，同步繼電器等，也可作為低頻變頻電源使用;
※具有讀數直觀，精確，性能穩定，操作方便等特點;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

低頻信號發生器

概述
本儀器低頻信號發生器采用單片機波形合成發生器產生高精度，低失真的正弦波電壓，可用于校驗頻率繼電器，同步繼電器等，也可作為低頻變頻電源使用。
本儀器低頻信號發生器具有讀數直觀，精確，性能穩定，操作方便等特點。關鍵器件采用進口元件，是一種有著較高性能價格比的試驗儀器。

低頻信號發生器基本原理

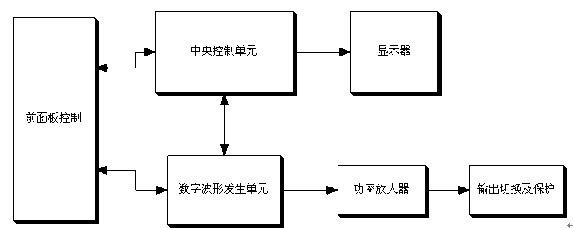

低頻信號發生器原理圖

ME2008型低頻信號發生器的原理框圖如上圖所示。它主要由數字波形發生部分、功率放大部分、以及中央控制單元等組成。通過前面板控制數字波形發生單元產生一個頻率及幅度非常穩定的數字合成的正弦波，然后送到功率放大器進行放大。zui后經過輸出切換及短路保護后輸出。中央控制單元則負責測量輸出頻率及輸出幅度，并監視整個系統的工作狀態是否正常。

低頻信號發生器技術參數

項目	技術指標及參數	備注
頻率輸出范圍	35Hz ~ 75Hz	正弦波
波形失真度	0.5%
電壓輸出范圍	0 ~ 450V
額定輸出功率	50VA
電壓測量準確度	±0.5%	滿量程
頻率測量準確度	±0.05%
電源	220V±10%
工作環境	環境溫度:0°～40°相對濕度:≤80%
