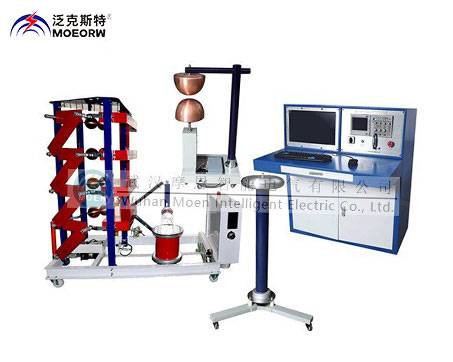

MECL雷電脈沖沖擊電壓發生器

執行標準：DL/T848.5-2004

產品別名：雷電脈沖沖擊電壓發生器，全自動雷電脈沖，沖擊電流發生器電壓發生器，沖擊發生器，雷電沖擊發生器，電流發生器，脈沖發生器，沖擊電流發生器，雷電沖擊，沖擊電，沖擊耐壓試驗裝置

產品特性：
※主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗;
※ 4/10μS沖擊電流幅值:200kA±5%；
※1/＜20μS陡波沖擊電流值:20kA±5%；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

雷電脈沖沖擊電壓發生器

用途
MECL-DA雷電脈沖沖擊電壓發生器系列沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗。多種波形沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波、振蕩操作波、線路絕緣子陡波、合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，武漢摩恩智能電氣有限公司技術指標符合國家標準和IEC標準的規定，主要技術性能處于國內優先地位，達到國際同類產品的xianjin水平。該設備主要應用在10kv~1000kv電力設備。在設計、制造及修繕之后都要求進行沖擊試驗以驗證或檢驗。常見的電力設備包括電力變壓器、電力互感器、高壓開關、組合電器、避雷器、電力電纜及附件、套管及絕緣子等都要進行沖擊試驗。

◆雷電脈沖沖擊電壓發生器特點：
1、產品組成由以下（主體絕緣支柱結構、全自動控制系統及控制軟件、測量動測量軟件、阻尼分壓器）四部分組成。
1-1、主體絕緣支柱結構
1-1-1、主體充放電容（根據用戶要求選配）
1-1-2、放電動作機構（點火球、放電球、自動接地棒）
1-1-3、恒流高壓充電
1-1-4、倍壓整流
1-1-5、波頭電阻、波尾電阻（阻值是根據客戶要求測算）
1-2、全自動控制系統及控制軟件
1-3、測量動測量軟件
1-4、阻尼分壓器
2、成套裝置配套完整，電壓等級齊全
3、沖擊電壓發生器回路電感小，并采取帶阻濾波措施，在大容量負載下仍能產生標準沖擊波，負載能力大，電壓利用系數高，調波方便，操作簡單同步性能好，動作可靠。
4、采用恒流充電自動控制技術，自動化程度高，抗干擾能力強；采用沖擊波形數字測量分析系統和沖擊試驗數據微機在線處理系統。

5、大大提高了沖擊電壓試驗技術水平和試驗效率。

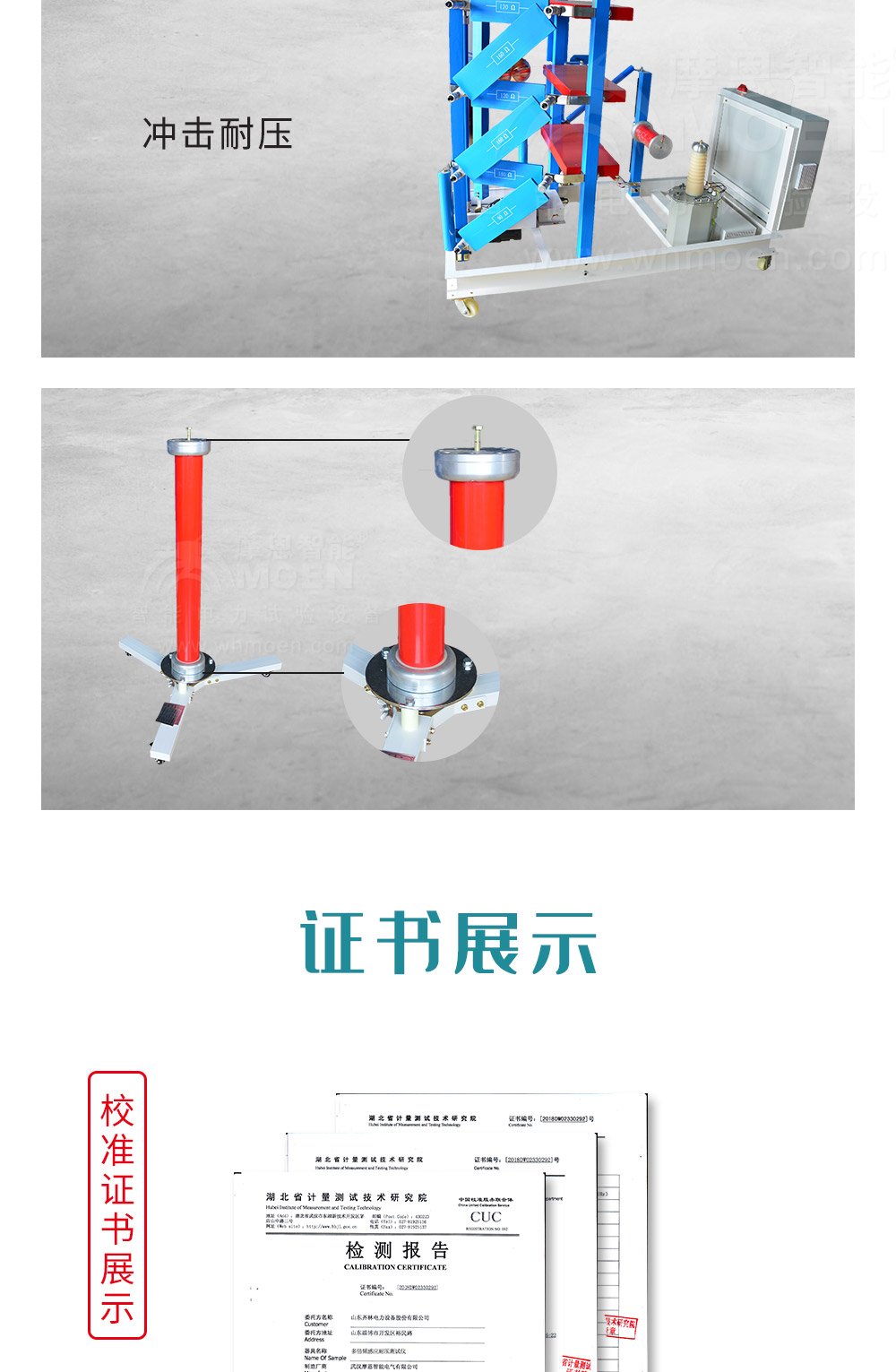

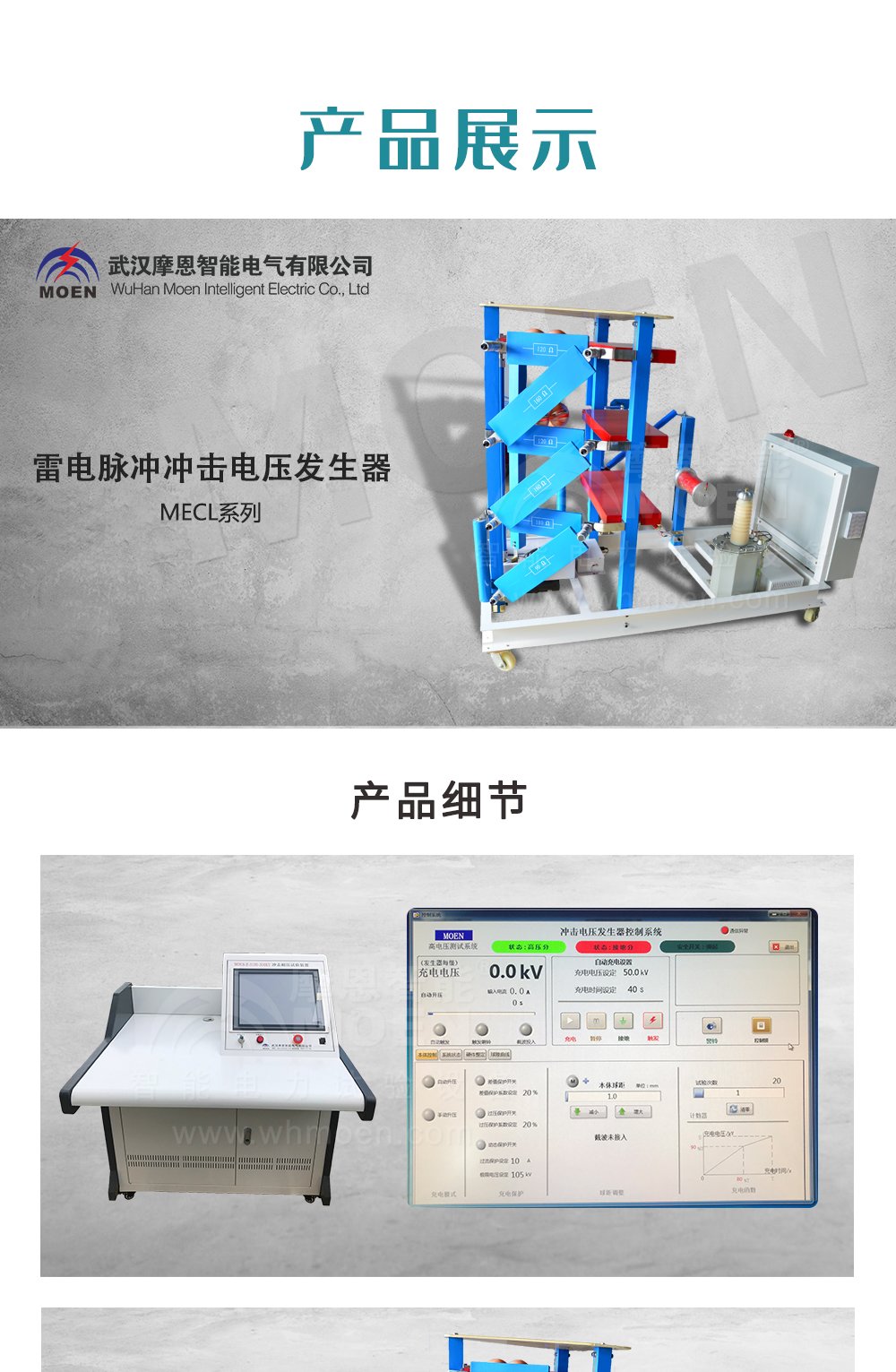

雷電脈沖沖擊電壓發生器詳情圖雷電脈沖沖擊電壓發生器細節圖雷電脈沖沖擊電壓發生器配件圖雷電脈沖沖擊電壓發生器組件圖雷電脈沖沖擊電壓發生器結構圖
