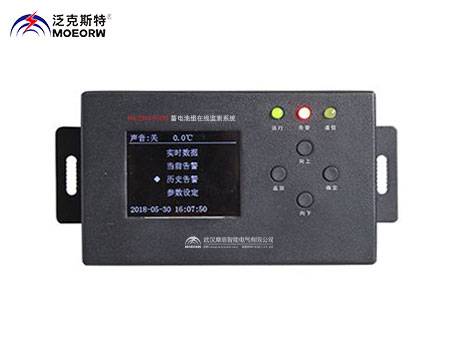

MEZN4900B 蓄電池組在線監測系統

執行標準：DL/T856-2004

產品別稱：蓄電池在線監測系統，電池在線監測系統，智能蓄電池在線監測系統，蓄電池在線監測儀，蓄電池在線監測裝置

產品特性：
※采用集散式監控系統，模塊式設計;
※提供2組更多112節單體電池檢測，具有過壓，欠壓，差壓報警功能；
※ 供電電壓：AC220V/50Hz，DC220V/DC110，其他電壓可以定制，訂貨前說明：≤5％；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

蓄電池組在線監測系統

用途
在通信、電力、微波等系統中，蓄電池組是重要的儲能設備，它可保證通信設備及動力設備的不間斷供電，直接關系到整個直流電源系統的可靠運行。如果不能妥善地管理使用蓄電池組，例如過充電、過放電及電池老化等現象都會導致電池?fù)p壞或電池容量急劇下降（因?yàn)殡姵亟M一般是由電池單體串聯組成，因此即使只有一節電池性能惡化，也會嚴重影響整組電池的性能），從而影響設備的正常供電。因此，及時可靠的對電池組進行巡回檢測，對于維護通信系統設備的正常運轉具有十分重要的意義。
蓄電池組在線監測系統（以下簡稱監測儀）的主要功能是監測蓄電池組的蓄電池狀態，提早發現并及時告警落后蓄電池，提高直流系統的安全性能。本產品主要應用于發電廠、變電站或其他行業中的直流系統監測，針對蓄電池組的蓄電池狀態監控，并提供對單體蓄電池和蓄電池組的報警設定，及對蓄電池內阻監控，從而保證直流系統的安全運行，提高直流系統的可靠性和自動化程度，大大減少試驗過程中繁瑣的人工測量、手工記錄等操作。
監測儀主要包括中心監控模塊，電壓采集單元，內阻測試單元，信號采集單元及工業控制屏組成。此外，本監測儀提供多路標準485通信接口，方便與現場已有的充電機監控模塊，絕緣裝置等自動化設備進行數據通信，從而避免設備的重復性，降低站點的采購成本。后臺通信協議采用新部頒CDT規約，modbus規約，方便并入智能電網。

◆蓄電池組在線監測系統功能及技術特點
2.1特點
? 采用集散式監控系統，模塊式設計；
? 人機交互界面采用大尺寸工業觸摸屏，實現全中文化顯示，在全程測量監控過程中，提供各種菜單，信息提示等，真正實現人機對話操作；
? 通過顯示屏設置系統參數及報警參數，系統維護簡單有效；
? 系統參數及數據具有掉電保護功能，保證掉電后，參數及數據的保護；
? 對蓄電池單體電壓，內阻，蓄電池組壓，電流精細化管理，提高蓄電池性能；
? 后臺通訊接口可選擇RJ45或是RS485（默認RS485）；
2.2功能
? 提供2組更多112節單體電池檢測，具有過壓，欠壓，差壓報警功能；
? 提供2組更多112節單體內阻檢測，具有周期設定和手動測試功能；
? 提供2組電池總電壓測量，具有超壓，欠壓報警功能；
? 提供2路環境溫度監測，具有超溫報警功能；
? 提供2路電流監測；
? 供電電壓：AC220V/50Hz，DC220V/DC110，其他電壓可以定制，訂貨前說明。
可選功能：
? 提供更多2組靜態放電負載控制模塊；
? 提供更多2路放電狀態監控；
? 核容監控：記錄放電電壓，放電電流，放電時間，放電終止原因及單體電池電壓；
? 提供多路充電機監測，具有直流電壓，直流電流，穩壓，穩流，紋波監測功能；
? 以上功能設備出廠前，默認監控1組蓄電池組。

◆蓄電池組在線監測系統技術參數
表1 系統參數設置解釋

設置內容	默認	設置范圍	備注
蓄電池組節數	108	1-120	每組蓄電池節數
蓄電池規格	2V	2V,6V,12V	本單元修改需要硬件配合
蓄電池容量	300Ah	1-2000Ah
蓄電池組數量	1組	1組，2組	默認配置：1組
內阻測試方式	手動	手動，自動
內阻測試周期	1天	1-999天
放電功能選擇	關閉	關閉，開啟	需要添加放電設備
后臺地址	1	1-255	與后臺通訊時，后臺的地址
本機地址	1	1-255	與后臺通訊時，本機的地址
后臺協議	MODBUS	MODBUS，CDT
后臺通訊波特率	9600	2400，4800，9600
報警聲音	開啟	關閉，開啟

表2 報警設置范圍

設置內容	設置范圍	2V建議設置	12V建議設置
單體電壓上限	0-16.000(V)	2.410V	14.100V
單體電壓下限	0-16.000(V)	1.800V	10.800V
單體電壓差上限	0-2000.0(mV)	300.0mV	300mV
蓄電池組電壓上限	0-300.0(V)	260.0V	260V(根據實際設置)
蓄電池組電壓下限	0-300.0(V)	194.0V	194V(根據實際設置)
內阻上限	0-60000uΩ	1000 uΩ	10000 uΩ
電流上限	0-100.0(A)	30.0A	(根據實際設置)
環境溫度報警上限	0-100(℃)	40.0℃	40.0℃
