當前位置：首頁 > 產品展示 > 一、串聯諧振交流耐壓試驗裝置 > MEXB-H CVT檢驗諧振升壓裝置更新時間：2025-06-07

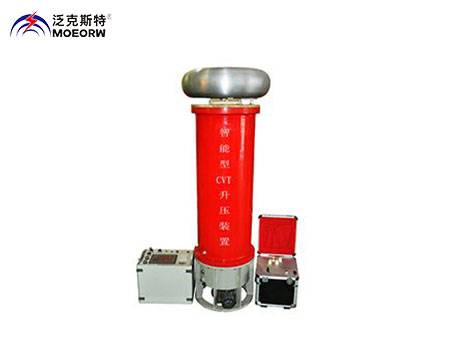

MEXB-H CVT檢驗諧振升壓裝置

執行標準：GB50150-2016，DL/T849.6-2014

產品別稱：CVT檢驗諧振升壓裝置、CVT交流耐壓裝置、CVT諧振耐壓裝置、CVT效驗儀、CVT變頻諧振交流耐壓裝置

產品特性：
※滿負載工作時間連續工作時間1min;
※系統品質因數 10-40 ；
※可以滿足不同電壓等級下的交流耐壓；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆CVT檢驗諧振升壓裝置用途
隨著CVT（電容式電壓互感器）技術的不斷成熟，CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，對試驗電源的容量要求就更高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我公司采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。
根據用戶要求，電抗器分固定電抗器和可調電抗器兩種方式。

◆CVT檢驗諧振升壓裝置特性：
    1、輸出電壓電流波形良好，失真度小于0.5%；
    2、需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
    3、不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；
    4、便于現場搬動。CVT檢驗用諧振升壓裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
    5、CVT檢驗用諧振升壓裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。

◆CVT檢驗諧振升壓裝置技術參數
    1、額定輸出電壓 0～360 kV (AC有效值)及以下
    2、輸出頻率 50Hz
    3、諧振電壓波形正弦波，波形畸變率≤1%
    4、滿負載工作時間連續工作時間1min
    5、系統品質因數 10-40
    6、工作電源 380V±10%或 220V±10% 工頻50Hz±5%

◆CVT檢驗用諧振升壓裝置選型參照表

產品型號	適用范圍（110kV、220kV、330kV、500kV電壓等級互感器的現場校驗交流耐壓試驗，試驗頻率：50Hz）
產品型號	控制箱	電抗器	激勵變壓器	典型適用范圍
MEXB-G-110/0.5	3kW/220V	40kV/0.5A 兩臺	3kVA/5kV	電壓等級為110kV，電容量≤0.02μF的所有CVT
MEXB-G-110/1	5kW/220V	40kV/1.0A 兩臺	5kVA/5kV	電壓等級為110kV，電容量≤0.04μF的所有CVT
MEXB-G-220/0.5	4kW/220V	40kV/0.5A 四臺	4kVA/8kV	電壓等級為220kV，電容量≤0.01μF的所有CVT
MEXB-G-220/1	8kW/220V	40kV/1.0A 四臺	8kVA/8kV	電壓等級為220kV，電容量≤0.02μF的所有CVT
MEXB-G-330/0.5	10kW/380V	40kV/0.5A 六臺	10kVA/20kV	電壓等級為330kV，電容量≤0.0075μF的所有CVT
MEXB-G-330/1	20kW/380V	40kV/1.0A 六臺	20kVA/20kV	電壓等級為330kV，電容量≤0.015μF的所有CVT
MEXB-G-500/0.5	15kW/380V	60kV/0.5A 六臺	15kVA/30kV	電壓等級為500kV，電容量≤0.005μF的所有CVT
MEXB-G-500/1	30kW/380V	60kV/1.0A 六臺	30kVA/30kV	電壓等級為500kV，電容量≤0.01μF的所有CVT
