電力電纜耐壓試驗方法

來源：m.zeichua.cn    更新時間：2025-04-15

1.將與被測試電纜相連的電氣設備全部斷開。
2.用兆歐表測試電纜各相絕緣參數，測試合格方可進行超低頻介損高壓發生器試驗。
3.整定試驗電壓值：Umax=3Uo，其中Uo為電纜的額定相電壓值。
例1：某電纜參數：額定線電壓為10kV、額定相電壓Uo=6kV，所以試驗電壓整定值為：Umax=3Uo=18kV
各種型號橡塑絕緣電力電纜0.1Hz超低頻介損高壓發生器值整定值如表4。

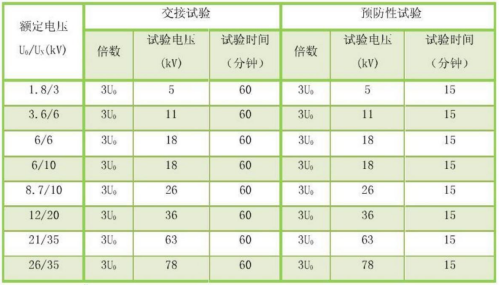

表4各種型號橡塑絕緣電力電纜0.1Hz超低頻介損高壓發生器和時間

注：UN為電纜額定電壓，Uo為電纜相電壓。
4.試驗時間：交接試驗時試驗時間為60分鐘，預防性試驗時間為15分鐘。
5.過流保護整定電流值：
超低頻介損高壓發生器試驗品容性電流（或泄漏電流）的估算方法：
Io=2πfCU=2×3.14×0.1CU(mA)…………………(公式1)
其中：C為電纜對地電容量，單位為uF；U為試驗電壓有效值，單位為kV。
例2：某型號10kV(UN=10kV，Uo=8.7kV)電纜長4km，單相對地電容0.21uF/km，0.1Hz超低頻試驗電壓為26kV（峰值），則泄漏電流近似為：
Io=2πfCU=2×3.14×0.1CU=0.628×0.21×4×26/2=9.69（mA）
過流保護整定電流值：
I=kIo…………………(公式2)
其中：k為過流保護可靠系數，顯然k＞1
若k取1.5，則過流保護整定電流值可取：14.5mA
6.試驗接線：用隨機附帶的專用連接將試驗設備與試驗電纜連接。仔細檢查接線正確后合上電源，再次設定好試驗頻率，時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，儀器開始自動記錄試驗時間、顯示試驗電壓值
7.試驗時間到后，儀器自動停機。若試驗中無破壞性放電發生，則認為通過耐壓試驗。
8.在升壓和耐壓過程中，如發現輸出波形異常畸變，而且電流異常增大，電壓不穩，試品電纜發生異味、煙霧、異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。
9.試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行耐壓試驗。
