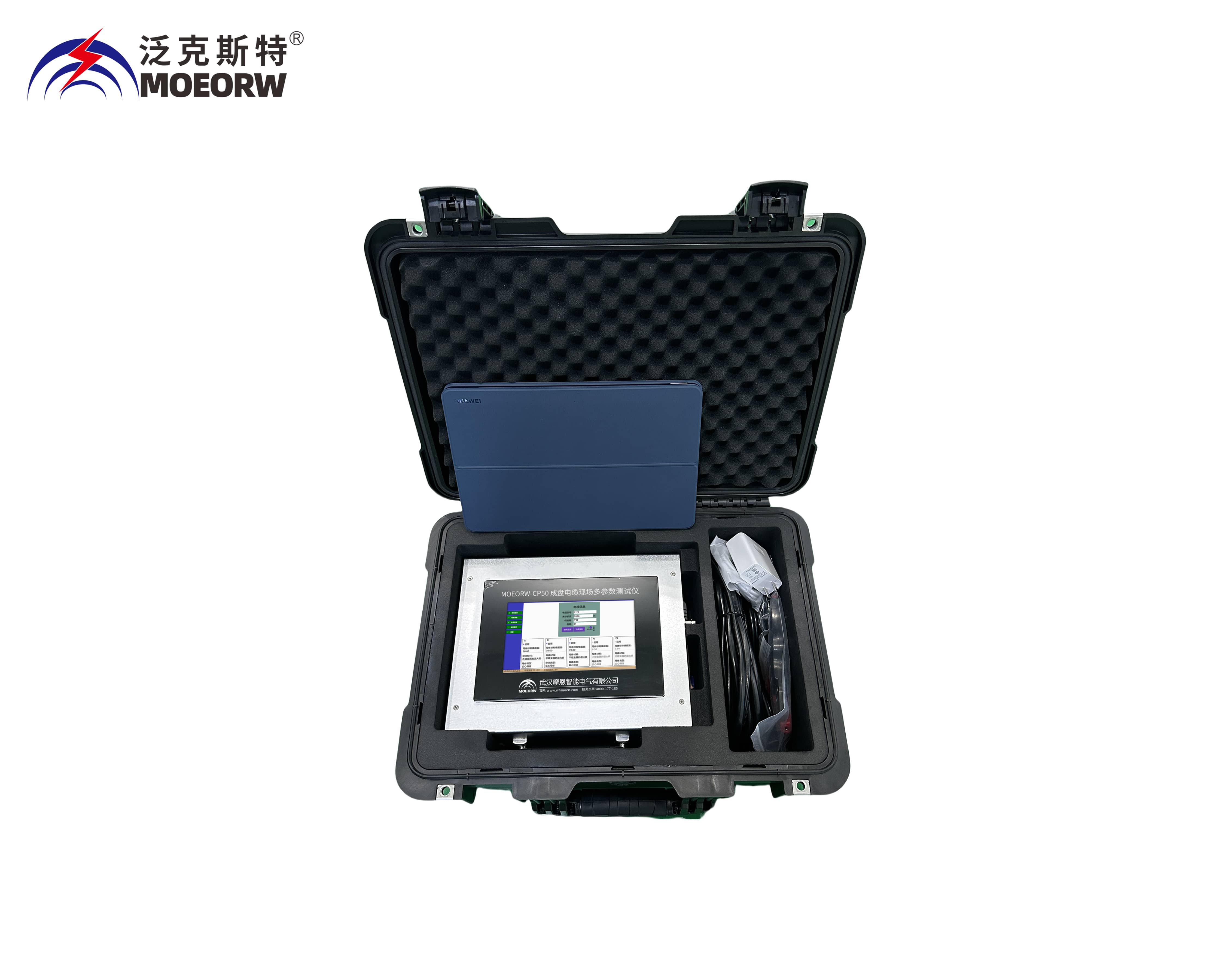

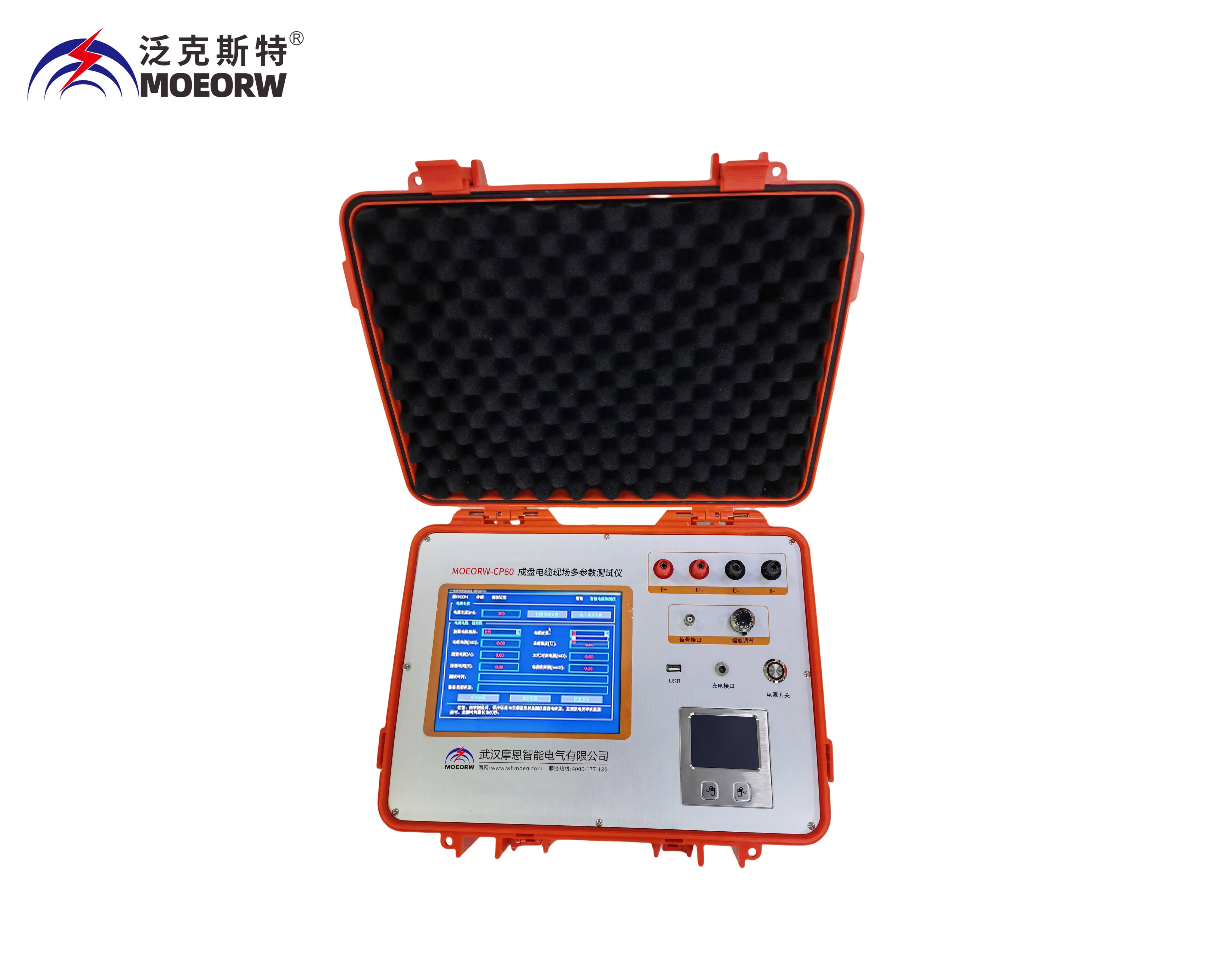

成盤電纜現場多參數測試儀適應用戶

來源：m.zeichua.cn    更新時間：2024-12-09

一、主要技術指標
1.1 電纜長度及故障測試部分
1、單端測距：大于120km
2、采樣頻率:160 MHz、80MHz、40MHz、20MHz、10MHz、5MHz、2.5MHz
3、脈沖幅度：在50Ω時不小于120V。
4、脈沖寬度：0.2us和2us兩種。
5、主機單端測試盲區小于2米，兩端測試無盲區。
6、主機測量長度誤差:1‰～2‰
7、讀數分辨率：V/2f V電波在電纜中的傳播速度（m/us）f采樣頻率（MHz）比如油浸紙電纜的傳播速度為V=160m/us，用f=160MHz采樣,則讀數分辯率為160/(2*160)=0.5m。
7、具有獨創的任意三波對比功能。
8、儀器預置5種電纜介質的電波傳播速度：油浸紙：160m/us,交聯：172m/us，聚氯乙烯：184m/us，不滴流：160m/us,同軸電纜：196m/us，以及自選介質。
9、自動分析功能：可對低壓脈沖、高壓脈沖測試波形進行自動分析，測試故障時能夠自動識別故障點是否擊穿。
10、采樣方式:正常觸發方式、全自動觸發方式，電流取樣。

2.2 電纜直流電阻測量部分
1、測量范圍：1m～2k ；
2、輸出電流：0～10A，自動或者手動選擇電流；
3、測量精度：0.2%±2字
4、最高分辨度：0.1
5、自動換算至標準溫度（20℃）下的阻值。

3.3 其它測量功能部分
1、截面積測量范圍：4mm2 ～ 2500mm2
2、截面積測量精度：±2%
3、溫度測量范圍：-45℃～90℃
4、溫度測量精度：±0.5℃
5、測量持續時間：0～600S

4.4 其它通用技術參數
1、電源：AC220V  50Hz，內置可充電電池供電
2、充電時間：滿充1～2小時
3、續航時間：連續工作8小時
4、顯示：大屏幕彩色液晶（日光屏）顯示，WINDOWS操作界面。
5、數據接口：USB
6、按鍵：全金屬按鍵、鼠標
7、存儲容量：32G
8、外形尺寸：400mm×180mm×330mm
9、重量：5kg
10、工作溫度：-10∽50℃
11、環境濕度：≤90%RH，無結露

二、適應用戶
本儀器可以廣泛用于各級電力公司、軌道交通、有色冶金、石油石化、煤炭鋼鐵等廠礦企業的物資抽檢與電纜管理的工作當中，也可用于電纜生產企業的日常檢測工作，還可以用于大專院校與研究院所的科研工作當中，具有廣闊的市場應用前景。
