便攜式0.05級三相電能表現場校驗儀

來源：m.zeichua.cn 更新時間：2021-04-07

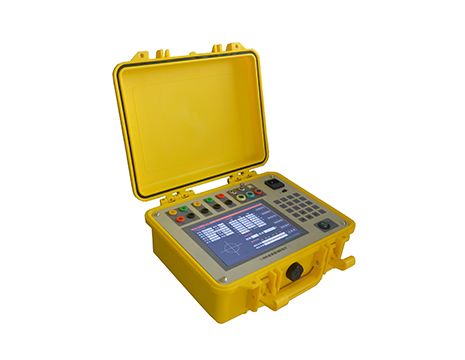

便攜式0.05級三相電能表現場校驗儀

概述
便攜式0.05級三相電能表現場校驗儀是我公司電能表校驗儀系列中新增的一員，它融合了我公司多年從事電能表校驗儀的經驗，結合了多方客戶的寶貴建議，秉承了火炬儀器的一貫優良品質。
三相電能表現場校驗儀是適用于現場或實驗室的新型、綜合性儀表，集電能表校驗、諧波測試、電能表接線檢查等功能于一身。是一款難得的高性價比儀器。

便攜式0.05級三相電能表現場校驗儀功能特點
1.便攜式0.05級三相電能表現場校驗儀采用以高速浮點DSP處理器為核心的多處理器組合工作， 6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。
2.采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。
3.便攜式0.05級三相電能表現場校驗儀采用按鍵和觸摸屏結合的人機交互方式，操作方便。
4.具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。
5.可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。
6.可以顯示電壓、電流各通道的波形。
7.內置電流互感器zui小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。
8.內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。
9.測試無盲區，可以測量國內外所有種類的電能表。
10.可以采用多種工作供電模式，既可以市電供電，也可以使用現場測試線路供電。

便攜式0.05級三相電能表現場校驗儀性能指標
1.電壓測試范圍：AC 30~450V
2.電流測試范圍：
1)內置5A電流互感器：0.05A~5.5A
2)鉗形電流互感器：
可選5A、50A、100A、500A、1500A，各量程的工作范圍如下：

量程	5A	50A	100A	500A	1500A
工作范圍	0.25A~5.5A	2.5A~55A	5A~110A	50A~550A	150A~1650A

3.頻率測試范圍：45Hz~65Hz，準確度：±0.01Hz
4.相位測量范圍：-180°~+180°，準確度：±0.05°
5.電壓、電流準確度：0.05級、0.1級
6.有功功率、有功電能準確度：
內置電流互感器：0.05級、0.1級
鉗形電流互感器：0.05級、0.1級
7.無功功率、無功電能準確度：
內置電流互感器：0.05級
鉗形電流互感器：0.05級
8.輸入阻抗：
電壓輸入阻抗≥300KΩ
電流輸入阻抗≤0.01Ω
9.輸出標準電能脈沖：
便攜式0.05級三相電能表現場校驗儀的低頻電能脈沖常數(p/kW·h)
