便攜式電纜故障定位系統

來源：m.zeichua.cn 更新時間：2020-09-22

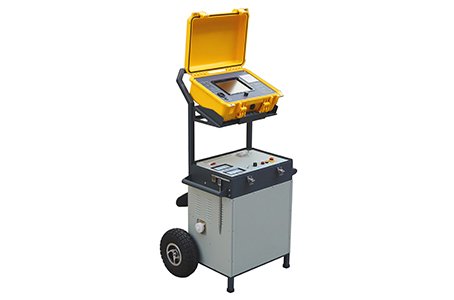

便攜式電纜故障定位系統

特點：
1、堅固的一體手推車結構。
2、寬大的車輪（直徑25CM），輕小型化的設計，輕松的保證各種路況長距離平穩移動。
3、對各種電壓等級電力電纜的低阻、斷路、高阻泄漏性、閃絡性故障進行快速定位和定點。
4、內藏式高壓輸出端子，輸出為高壓硅膠同軸電纜，接線簡單，安全可靠。
5、面板顯示電壓為沖擊電容的實際電容電壓，能可靠掌握施加電纜的電壓。

便攜式電纜故障定位系統技術指標：
1、測試方式：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、直流輸出。
2、采樣信號種類：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、低壓脈沖。
3、內置直流高壓輸出：
MOEORW-9005D:0～32KV負極性 zui大輸出電流：50mA
4、內置脈沖沖擊電容：
MOEORW-9005D:0～35KV 4μF 電容能量2450J焦耳
5、便攜式電纜故障定位系統內置球隙沖擊放電：弱電控制電磁閥空氣氣隙，沖擊放電周期3—12秒可調，并特別設計消音裝置，滿足始端電纜故障需要靜音的要求。
6、保護：
零電壓位置保護：防止誤操作，保障人身及被試品安全；
按”斷開”鍵后，通過內設安全裝置，將殘存電荷快速自動放掉，保證安全。
7、供電電源： 220V±10% 50Hz±1%
8、海拔高度： 1500m以下
9、環境溫度： -20℃－40℃
10、相對濕度： ≤70％ (40℃時)
