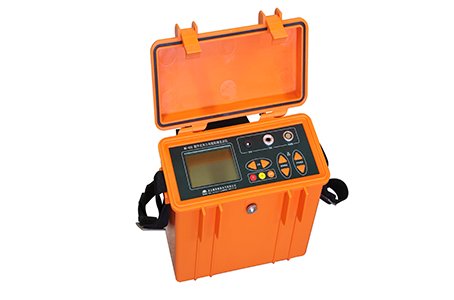

電纜故障定點儀

概述
ME-920數字式電力電纜故障定點儀，配合高壓信號發生器使用，提供先進的聲磁波形顯示的聲磁同步法，對故障點進行精確定點。

電纜故障定點儀性能特點
1、聲磁同步接收，抗干擾能力強。
2、聲磁信號波形顯示，信號和噪聲易于區分。
3、光標測量聲磁延時，精確判斷故障點的遠近。
4、可根據磁場波形的初始極性，在定點的同時進行路徑探測。
5、高性能抗噪耳機監聽。
6、大屏幕液晶顯示，界面友好、簡單易用。
7、內置大容量鋰離子電池供電，配快速充電器。
8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
9、高防護等級，小巧便攜。

電纜故障定點儀技術指標
1、聲磁同步定點功能：
（1）聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
（2）信號增益：80dB。
（3）定點精度：0.1m。
2、電源：
（1）電池：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
（2）功耗：300mA，可連續使用時間>9小時；
（3）充電器：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
（4）充電時間：<4小時。
3、顯示方式： 320×240點陣大屏幕液晶。
4、體積：270mm×150mm×210mm。
5、質量：1.5kg。
6、使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
