單相繼電保護校驗儀

概述

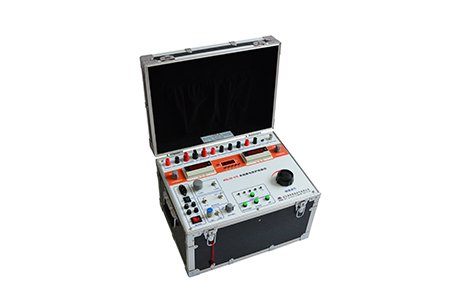

MEJB-VH 單相繼電保護校驗儀適用于高低壓供電系統繼電保護裝置的調整與試驗。能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。具有指示儀表精度高、功能全、性能穩定、操作簡便、移動靈活等特點。

單相繼電保護校驗儀輸出功能與主要技術數據
1、直流電壓輸出：0—350（V）連續可調，輸出容量：960VA
2、交流電壓輸出：0—380（V）連續可調，輸出容量：400VA
3、交流電壓輸出，回路電流指示
zui高輸出電壓為240V；當回路中電流等于5A時，輸出時間不應大于3
分鐘。
4、直流電流輸出：0—10A連續可調，輸出容量80VA
5、交流電流輸出：0—10A(開口電壓40V) 、 0—100A(開口電壓14V)
容量1000VA、zui大輸出時間應≤35秒
6、交流短路電壓模擬輸出：
輸出電壓≤120V，電壓降范圍15~80%（可用于低壓繼電器動作時間測試）。
7、直流電壓選擇輸出（可用于靜態繼電器的操作電源）
輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A。
8、繼電器各種接點動作時間測試
延時閉合的動合（常開）觸點
延時閉合的動斷（常閉）觸點
延時斷開的動合（常開）觸點
延時斷開和動斷（常閉）觸點
D 繼電器動作值檢定
9、儀器的過載保護
交直流電壓：5A過載保護
直流電流：10A過載保護
直流電壓源：1A過載保護
整機：6A過載保護
10、其它
輸入電源：220V±10%，50Hz
環境溫度：-20℃~+40℃
環境濕度：不大于85%（15~25℃時）
體積與重量： 470×350×310mm

單相繼電保護校驗儀指標儀表
1、交直流電壓表、電流表，采用四位半A/D轉換精度0.5級
2、數字計時器：計時長度0.000~9999（秒）誤差：尾數±2個字
