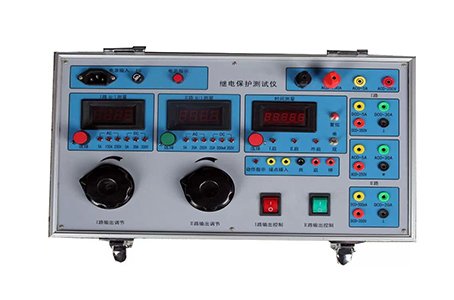

單相繼保測試儀

概述

本儀器單相繼保測試儀是各種高、低壓配電系統，作單相保護繼電器校驗的新型儀器。性能和測試方法的設計依據是：電力工業部安全監察及生產協調司組編的《新編保護繼電器檢驗》。適用于電力、冶金、化工、礦山、紡織等工礦企業。可對各種電磁型、整流型、晶體管集成電路型繼電器的動作電壓/電流值、返回電壓/電流值、動作時間、返回時間以及重合閘繼電器的動作值、返回值、充放電時間、動作時間等進行測試和校驗。也可對GL型和LL型反時限繼電器的始動電流、感應元件動作電流、速斷元件動作電流及動作時間進行測試。
本儀器單相繼保測試儀把保護繼電器校驗時所用的電流發生器、電壓發生器、電秒表、標準電壓/電流表、調壓器等一系列電器設備，科學地組合成一個完整的可攜帶的儀器，它具有雙調節、雙輸出、雙顯示等特點，把模擬式標準電壓/電流表、電秒表改為數字式標準表，讀數精確，操作簡單，是保護繼電器校驗人員十分理想的測試儀器。

本儀器單相繼保測試儀的特點：是精度高、功率大、體積小、重量輕、數字顯示、操作簡便、功能齊全、性能可靠、方便耐用。

單相繼保測試儀主要技術指標
1、I路輸出：連續可調
交流電流：0～5A、０～100A
直流電流：0～1A、０～10A
交流電壓：0～250V
直流電壓：0～30V
2、II回路輸出：連續可調
交流電流：0～30A
直流電流：0～500mA、０～50A
交流電壓：0～250V
直流電壓：0～250V
3、電量測量：4位半數字電壓表、3位半數字電流表
精度：0.5%ROG±1個字
4、時間測量：6位數字秒表0～9999.9999S
精度：±0.0001S
5、工作電壓：AC220V±10%；50Hz
6、工作環境：溫度：-40℃～+50℃
濕度：<90%RH
7、輸出功率：1.5/0.75KW
8、重量：25/18Kg
