斷路器機械特性在線檢測系統項
目主要是為了減少停電，實現在線式帶電測試斷路器的機械特性參數。如果通過在線測試發現問題，也可緊急請示上級調度停電，再使用該系統進行停電復核測試。本系統可實現在線式帶電測試和停電時離線測試操作雙模式。可提高現場測試效率，保障斷路器設備安全運行的前提下，減少停電，提高經濟效益，具有很強的經濟價值和實際推廣價值。
斷路器機械特性在線檢測系統項目主要測試如下內容：
● 合分閘線圈電流儲能電機電流測試；
● 輔助觸頭或者主觸頭動作時間測試；
● 合分閘控制電壓檢測和儲能電機電壓檢測；
● 速度行程參數傳感器檢測。
斷路器機械特性在線檢測系統分為各種參數采集和數據上傳分析兩大部分，現在對其進行如下詳細說明。首先是對斷路器機械特性測試參數采集。
一、線圈電流電壓和輔助觸頭監測
1、合分閘線圈電流和儲能電機電流測試
通過將3個鉗形電流傳感器安裝到斷路器控制柜內相應的控制回路中，分別采集合閘線圈電流、分閘線圈電流和儲能電機電流。

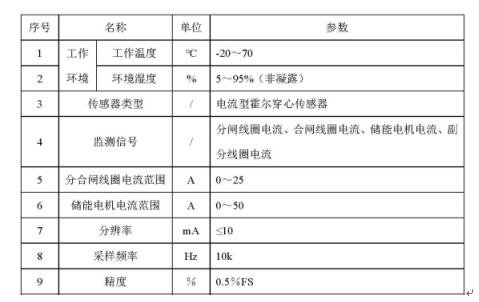

電流傳感器技術參數
2、合分閘控制電壓檢測和儲能電機電壓檢測
通過對斷路器線圈回路電壓的在線檢測，判斷斷路器當前的控制電源狀況。

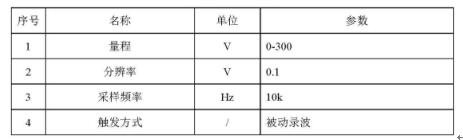

電壓檢測技術參數
3、輔助觸頭斷口時間或者主觸頭動作時間測試
通過對斷路器控制柜內的開關輔助觸點斷口的動作時間、同期測試，進爾得出斷路器斷口分合閘動作時間、同期等時間方面的參數。如果采用外觸發，更可精確得到主觸頭的動作時間等參數。
觸發方式選擇
二、
斷路器機械特性在線檢測系統行程速度參數傳感器檢測
根據斷路器的動作機構運動方式的不同，分為直線運動機構和
旋轉運動機構。根據運動機構的不同，選擇不同的傳感器安裝。現在分別做如下說明。
1、直線運動機構
直線運動機構選擇安裝1臺激光傳感器或者1路直線型滑線電阻傳感器，用來采集斷路器的行程，繼而計算出斷路器運動的剛分剛合速度等參數。

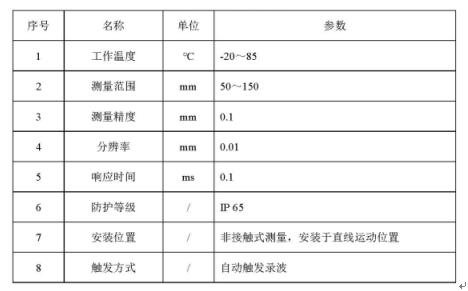

激光傳感器參數

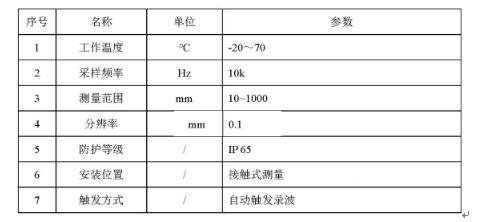

直線滑線電阻傳感器參數
2、旋轉運動機構
旋轉運動機構選擇安裝1臺旋轉光電編碼傳感器或者旋轉滑線
電阻傳感器來采集路器的行程，繼而計算出斷路器運動的剛分剛合速度等參數。

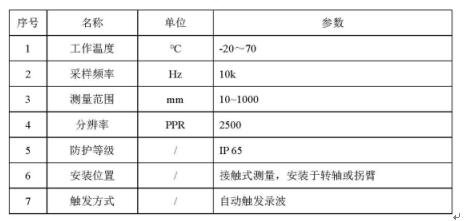

旋轉光電編碼器傳感器參數
三、
斷路器機械特性在線檢測系統數據上傳和分析
通過以上手段，將斷路器機械特性實現在線檢測。將合分閘時
間，同期，分合閘速度，行程等參數進行測量，然后通過RS232接口或者U盤接口將數據轉移到傳輸?shù)接?jì)算機上顯示分析。通過統計分析開關設備常見故障以及采集大量故障操作機構電流信號和故障模擬實驗，建立電流信號與開關設備操作機構故障關系數據庫，研發了基于電流信號的開關設備操作機構機械特性專家評估系統。可分析診斷操作機構卡澀，線圈狀況，輔助觸頭狀況，帶電狀態下分析診斷儲能系統狀況。

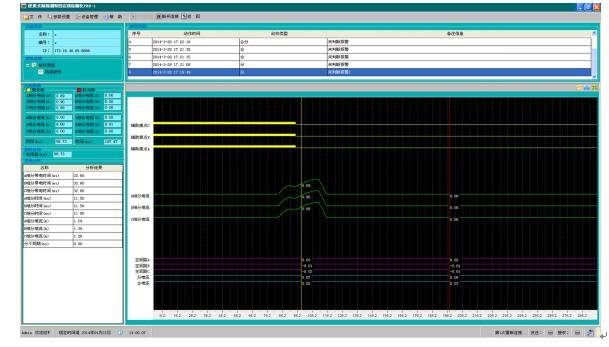

軟件分析如下圖：
基本參數指標：分合閘線圈電流測量時間：0-500ms,分辨率0.1ms；
電機電流測量時間：0-20S，分辨率1ms；行程：0-300mm，分辨率0.1mm；速度：0-20m/s 分辨率0.01m/S。控制電源電壓和儲能電機電壓測量：DC0-300V ，分辨率0.1V。
