三倍頻電源發生器操作說明

來源：m.zeichua.cn    更新時間：2020-08-25

三倍頻電源發生器操作說明

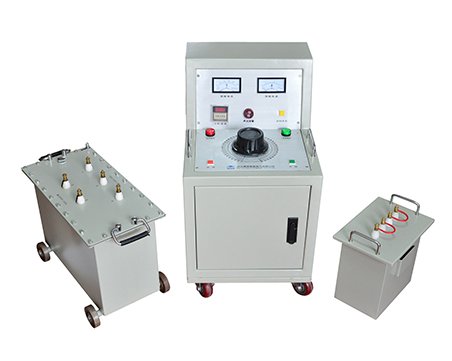

1.無局部試驗變壓器分單體式和分體式兩種，單體式將三倍頻部分和操作部分（控制部分）整合在一起，如果要求無局部試驗變壓器額定容量較大則設計為分體式結構。

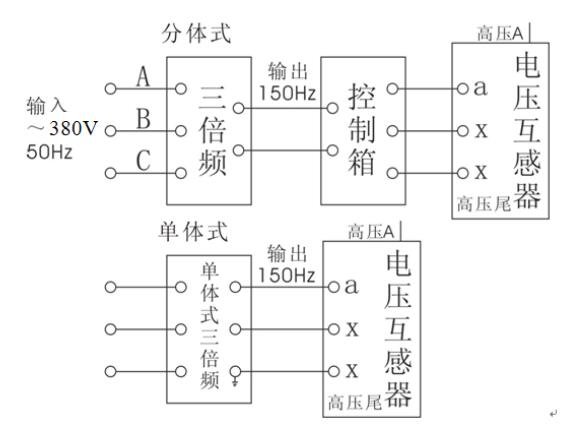

2.將試驗所需的三倍頻、操作箱（操作臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。
3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光報警。
4.順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光報警，及時反向旋轉手輪，直到調壓器回到零位上。
5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。
6.三倍頻電源發生器設有過流保護，出廠時按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。
7.此套試驗設備（三倍頻電源發生器）帶有多抽頭的電抗器，當PT感應耐壓測試儀帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素，如圖1虛線框所示。
