工頻交直流耐壓試驗裝置

來源:m.zeichua.cn    更新時間:2020-08-24

工頻交直流耐壓試驗裝置

分為試驗變壓器和控制箱
MEYDJ、TDM系列輕型油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TDM(G)系列輕型交直流高壓試驗變壓器是在MEYD(G)系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
工頻交直流耐壓試驗裝置

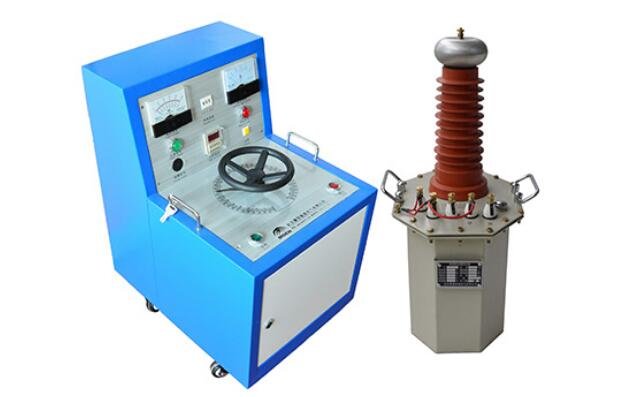

工頻交直流耐壓試驗裝置(此圖僅作參考,請以產品實際圖為準)

MEYDJ、TDM系列輕型油浸式試驗變壓器為單相變壓器,聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入MEXC/METC(為本公司生產的試驗變壓器配套專用設備,詳細資料請見其具體使用說明書)系列操作箱(臺),經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至MEYD(G)、TDM(G)試驗變壓器的初級繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

1、單臺MEYDJ(G)試驗變壓器的工作原理圖見圖3
單臺交直流試驗變壓器原理圖

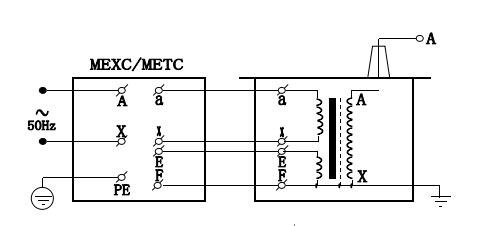

圖1:單臺MEYDJ(G)高壓試驗變壓器原理圖

2、單臺TDM(G)試驗變壓器的工作原理圖見圖4,圖中高壓套管中裝有高壓硅堆,串接在高壓回路中作半波整流,以獲得直流高電壓。當用一短路桿將高壓硅堆短接時,可獲得工頻高電壓,作為交流輸出狀態;取消短路桿時,作為直流輸出狀態。
交直流試驗變壓器原理圖

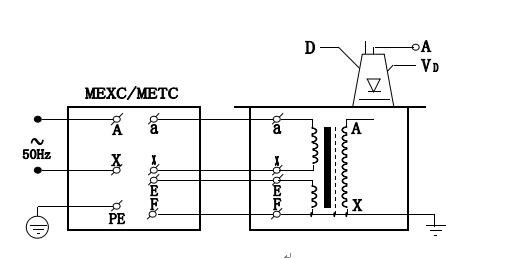

圖2:單臺TDMJZ(G)交直流試驗變壓器原理圖
圖中:D—短路桿            VD—高壓硅堆

工頻交直流耐壓試驗裝置控制箱配套產品
1、操作系統:
MEXC系列操作箱    容量:1kVA~5kVA      輸入電壓:0.22kV
METC系列操作臺    容量:10kVA~300kVA   輸入電壓:0.22kV  0.38kV
2、保護式數字微安表     QSA
3、阻容式交直流分壓器   FRC—50、100、150、200kV
4、高壓直流放電棒       FZ—70、140、210kV
5、高壓硅堆             2DL—150、300、450kV
6、絕緣支架             50、100、200、300kV
7、高壓濾波電容         0.01μF~0.1μF,40~100kV
8、均壓球
9、保護球隙             Q—50、100、150、200、250、500
10、標準試油杯          400ml
11、介質油杯
12、折疊式小推車        150、300型
13、水電阻
14、高壓驗電器          10、35kV
15、高壓定相器          10、35、110、220kV
16、各種萬用表、兆歐表及測試線

工頻交直流耐壓試驗裝置-試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式:Pn=kVn 2ωCt×10-9
式中:Pn——標稱試驗變壓器容量(kVA)
     Vn——試驗變壓器的額定輸出高壓的有效值(kV)
k ——安全系數。k≥1,標稱電壓Vn≥1MV時,k=2;標稱電壓較低時,k值可取高一些。
Ct——被試品的電容量(pF)
ω——角頻率,ω=2πf, f——試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:
簡單的棒式或懸式絕緣子             幾十微法
簡單的分級套管                     100~1000pF
電壓互感器                         200 ~ 500pF
電力變壓器 〈 1000kVA                 ~1000pF
            〉1000kVA             1000~10000pF
高壓電力電纜和油浸紙絕緣           250~300pF/m
氣體絕緣                           ~60pF/m
封閉變電站,SF6氣體絕緣           100~10000pF
對于不同的試驗電壓Vn,選擇不同的(適當的)安全系數k。以下列出不同的Vn所選用的k值供參考。
Vn =50~100kV        k = 4
Vn =150~300kV       k = 3
Vn 〉300kV          k = 2
