工頻交流耐壓試驗成套裝置

來源：m.zeichua.cn 更新時間：2020-08-24

工頻交流耐壓試驗成套裝置

分為試驗變壓器和控制箱（可定制）

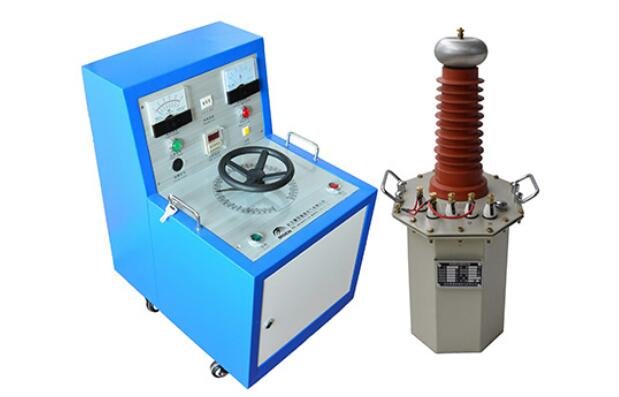

工頻交流耐壓試驗成套裝置（圖片僅供參考，請以實物圖為準）

工頻交流耐壓試驗成套裝置-試驗變壓器簡介：
MOEORW、TDM系列輕型油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TDM(G)系列輕型交直流高壓試驗變壓器是在MOEORW(G)系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

工頻交流耐壓試驗成套裝置-控制箱簡介：
3kVA控制箱是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。 |

工頻交流耐壓試驗成套裝置-控制箱配套產品
1、操作系統：
操作箱容量：1kVA~5kVA 輸入電壓：0.22kV
操作臺容量：10kVA~300kVA 輸入電壓：0.22kV 0.38kV
2、保護式數字微安表 QSA
3、阻容式交直流分壓器 FRC—50、100、150、200kV
4、高壓直流放電棒 FZ—70、140、210kV
5、高壓硅堆 2DL—150、300、450kV
6、絕緣支架 50、100、200、300kV
7、高壓濾波電容 0.01μF~0.1μF，40~100kV
8、均壓球
9、保護球隙 Q—50、100、150、200、250、500
10、標準試油杯 400ml
11、介質油杯
12、折疊式小推車 150、300型
13、水電阻
14、高壓驗電器 10、35kV
15、高壓定相器 10、35、110、220kV
16、各種萬用表、兆歐表及測試線

工頻交流耐壓試驗成套裝置-控制箱產品使用技術條件：
1、容量：1.5 kVA——500kVA
2、工作電壓：交流220V（380V）
3、溫度：0℃～40℃
4、海拔高度：<1000m
5、相對濕度：<90%
6、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
注：升壓時要緩慢、均勻；降壓時要迅速，不能直接關閉總電源，以免產生過電壓，損壞設備。

工頻交流耐壓試驗成套裝置-試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=kVn 2ωCt×10-9
式中：Pn——標稱試驗變壓器容量(kVA)
Vn——試驗變壓器的額定輸出高壓的有效值(kV)
k ——安全系數。k≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。
Ct——被試品的電容量(pF)
ω——角頻率，ω=2πf， f——試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的棒式或懸式絕緣子幾十微法
簡單的分級套管 100~1000pF
電壓互感器 200 ~ 500pF
電力變壓器〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高壓電力電纜和油浸紙絕緣 250~300pF/m
氣體絕緣 ~60pF/m
封閉變電站，SF6氣體絕緣 100~10000pF
對于不同的試驗電壓Vn，選擇不同的(適當?shù)?安全系數k。以下列出不同的Vn所選用的k值供參考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn 〉300kV k = 2
