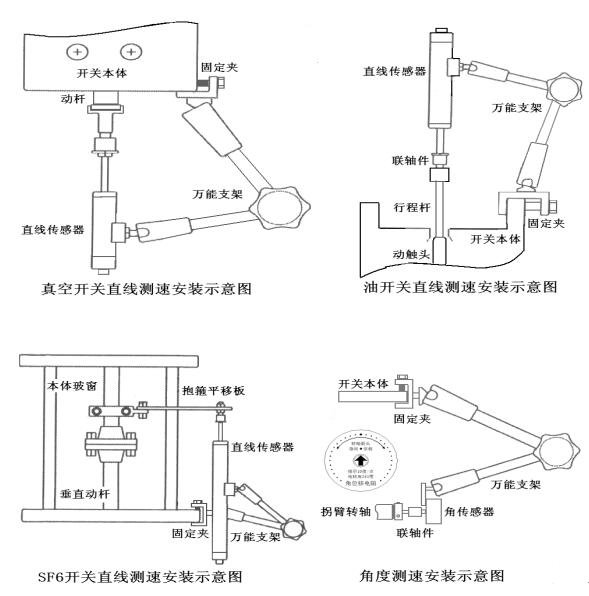

高壓開關測試儀測速安裝

來源：m.zeichua.cn    更新時間：2020-08-04

高壓開關測試儀機構控制回路接線
高壓開關測試儀具備內電源主控、外電源主控；交直流外同步多種送電、觸發方式。
1）內置直流電壓電流主控內同步：
直流電源 +、- 端直接輸出電源，可供開關閉鎖控制及儲能電機使用。
接出分、合、負控制線，雖然儀器內置電源為隔離電源，帶短路保護，但仍需斷開二次電源，以減少不必要的電源沖突或報警。此時進入菜單，選擇內電源操動方式，調整電壓，設置分、合模式，按測試送電。

2）外接直流電壓電流主控內同步：
直流電源 +、- 端輸入外直流電源，用做分、合控制操動輸出。
接出分、合、負控制線，此時進入菜單，選擇外電源操控方式，設置分、合模式，按測試送電。

3）交直流倒采樣電壓受控外同步：

接出分、合、負控制線， 此時此線為倒采樣外同步。此時進入菜單，選擇外同步操控方式，設置分、合模式，按測試后等待外電壓同步。
注：當二次電源無法解凈或操動控制回路為交流時，特別適合此種方法受控測試。
