斷路器特性測試儀測試現場常見技術問題及處理辦法

來源:m.zeichua.cn    更新時間:2020-07-31

一)、現場用儀器進行控制合、分閘操作時,開關不動作
1、現場合、分閘控制接線不正確或控制回路存在問題
    處理辦法:找到現場控制柜的控制接線圖,詢問相關保護專業人員,分別找出合、分閘線圈和開關輔助接點,參見本說明書附錄二控制接線圖及說明重新接線。檢查控制回路,保證回路暢通。

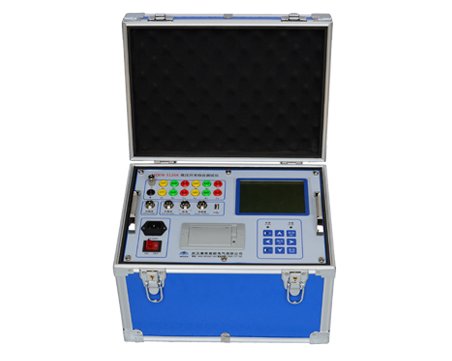

斷路器特性測試儀

2、斷路器特性測試儀“短路保護”測試后提示“輸出短路或負載過大,請檢查控制接線”
   (1)控制接線錯誤,造成儀器輸出短路,致使短路保護功能啟動,儀器“合、分閘控制電源”無輸出。
        處理辦法:關機后參見上述第一、1條重新檢查接線。
   (2)現場線圈負載過大,儀器無法正常驅動
        處理辦法:對于電磁機構的開關,由于開關合閘線圈要求的驅動電流很大(高達100A或幾百安),而儀器操作電源的zui大帶載能力為20A。致使負載過大,儀器無法正常驅動。
        現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上,用儀器控制開關接觸器合上,用接觸器驅動開關合閘線圈,使開關動作。或者采用“外觸發”方式操作開關合閘。

3、檢查斷路器特性測試儀操作電源是否有直流輸出
     用萬用表對儀器內部提供的操作電源進行電壓校驗檢查(參見本說明書5.2.8條的第③項)。如電壓輸出正常,則進行其它檢查;如無電壓輸出,則
(1)斷路器特性測試儀熱保護
處理辦法:關機,然后等待5分鐘后再開機試驗。
(2)儀器內部控制電源損壞
處理辦法:用現場開關柜操作電源,采用“外觸發”方式進行操作。(參見本說明書6.2.②條操作介紹)同時通知本公司返廠維修或提供備用機。

4、開關機構存在保護閉鎖(如西門子、ABB開關)
     處理辦法:①使用儀器提供的內電源操作開關合、分閘試驗,必須解除閉鎖,請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖,協助解除閉鎖。
②用現場操作電源,用“外觸發”方式試驗。

二)、斷路器特性測試儀做單合、單分測試時,開關動作了,但無數據顯示
1、地線未完全接好
  處理辦法:認真檢查地線,重新緊固地線。

2、合閘不出數據,則合閘控制回路損壞,分閘不出數據,則分閘控制回路損壞。
  處理辦法:現場用好的那一路電源控制通道臨時測試。如合閘不出數據,那么就用分閘通道測試合閘,方法是,把分閘控制線(綠色、黑色線)接在合閘線圈上,用分閘控制來操作開關合閘測試過程。或者用儀器外觸發功能完成試驗。現場測試完成后返廠維修或通知本公司提供備用機。

三)、斷路器特性測試儀做單合測試時,開關合上,馬上又分開。
 1、開關控制回路有問題
  處理辦法:認真檢查開關控制回路,排除故障。

2、分閘控制通道損壞(分閘指示燈常亮)
  處理辦法:取下分閘控制線,只用合閘控制通道或者外觸發方式來做試驗(詳見第二、3條的處理辦法),試驗完成后返廠維修。

四)、打印機能走紙卻不能打印文字、圖形
1、打印紙安裝反了
  處理辦法:重新正確安裝熱敏打印紙。

2、熱敏打印機加熱頭壞了
  處理辦法:返廠維修熱敏打印機加熱頭。
