體積電阻率測試儀

來源：m.zeichua.cn 更新時間：2020-11-02

體積電阻率測試儀

概述
體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。體積電阻率測試儀主要用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量，內部集成了油杯、溫控儀、溫度傳感器、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術,全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先//進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。

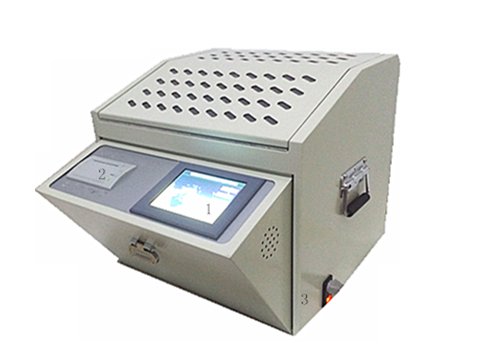

體積電阻率測試儀

儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

體積電阻率測試儀儀器特點
1. 高度自動化，升溫、測量介損、測量電阻率可一次完成；
2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；
3、體積電阻率測試儀采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
4、體積電阻率測試儀采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。
5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。
7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。
8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。
9、自動存儲測量數據，可存儲100組測量數據。
10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

體積電阻率測試儀產品主要技術指標
測量范圍：電容量 5pF～200pF
直流電阻率： 2.5 MΩm～20 TΩm
測量精度：直流電阻率 ±10%讀數
測溫范圍： 0～125℃
溫度測量誤差： ±0.5℃
直流試驗電壓： 0～500V 連續可調
功耗： 100W
外型尺寸： 420mm*380mm*385mm
總重量： 21kg

體積電阻率測試儀使用條件
1. 環境溫度 0～40℃
2. 相對濕度 ≤80%
3. 工作電源 AC 220V（± 10%）
4. 電源頻率 50 Hz (± 10%)
5. 功率消耗＜200 W
