三相相位伏安表

來源：m.zeichua.cn 更新時間：2020-07-02

三相相位伏安表特性：

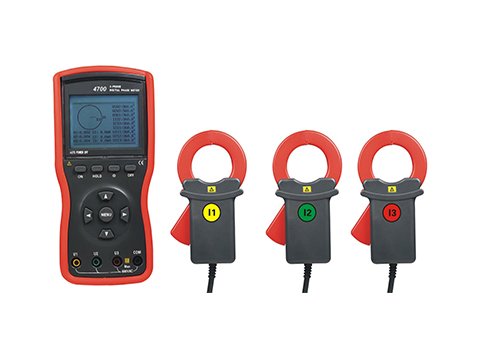

MOEORW4700 智能三相相位伏安表是武漢摩恩精心研制的一款專為現場測試的全自動、多功能、數字式、智能化儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。

MOEORW4700 智能三相相位伏安表選用新型材料設計制作外殼模具，配有的防振、防滑、高絕緣護套，采用240dots×160dots LCD顯示器，動態顯示，向量圖指示，一目了然，盡顯精美豪華外觀。儀表配有USB-RS232接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，實現在線實時監測與歷史查詢，動態顯示，能讀取、保存、報表、打印歷史數據等。同時，其電流鉗有兩種規格可選，尖小形鉗口適合于排線密集的地方，圓形大鉗口適用于粗導線檢測，能滿足不同場所需求。
智能三相相位伏安表又名：智能型三相數字相位伏安表、多功能三相數字相位伏安表、全自動相位伏安表、三鉗數字相位伏安表、相位伏安表、三相電力參數測試儀等，完全包含智能型雙鉗數字相位伏安表及普通機械式雙鉗數字相位伏安表的功能，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統，其供電營銷部門的電能計量、用電檢查、電力稽查，生技部門的裝表接電、繼電保護、差動檢測、啟動試驗、變電檢修，或電力實訓、技能比武等

三相相位伏安表技術規格
1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	----
環境濕渡	40%～60%	＜80%	----
信號波形	正弦波	正弦波	β=0.01
信號頻率	50HZ±1HZ	45HZ～65HZ	----
儀表工作電壓	9V±0.1V	9V±1.5V	----
測相位頻率相序時電流幅值	1A±0.1A	0.1A～400A	----
測相位頻率相序時電壓幅值	200V±2V	30V～600V	----
測功率功率因數時電流幅值	1A±0.1A	0.1A～400A	----
測功率功率因數時電壓幅值	200V±2V	30V～600V	----
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2.一般規格

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	----
環境濕渡	40%～60%	＜80%	----
信號波形	正弦波	正弦波	β=0.01
信號頻率	50HZ±1HZ	45HZ～65HZ	----
儀表工作電壓	9V±0.1V	9V±1.5V	----
測相位頻率相序時電流幅值	1A±0.1A	0.1A～400A	----
測相位頻率相序時電壓幅值	200V±2V	30V～600V	----
測功率功率因數時電流幅值	1A±0.1A	0.1A～400A	----
測功率功率因數時電壓幅值	200V±2V	30V～600V	----
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

3．基準條件下基本誤差及性能指標

類別	量程	分辨率	基本誤差
電壓	AC 0.00V～600V	0.01V	±(1.5%rdg+5dgt)
電流	AC 0mA～400A	1mA	±(1.5%rdg+5dgt)
相位	0.0°～360°	0.1°	±3°
有功功率	0.0W～240kW	0.1W	±(3%rdg+5dgt)
無功功率	0.0VAR～240kVAR	0.1VAR	±(3%rdg+5dgt)
視在功率	0.0VA～240kVA	0.1VA	±(3%rdg+5dgt)
頻率	45HZ～65HZ	0.01HZ	±(2%rdg+5dgt)
功率因數	-1～+1	0.001	±0.03
