電纜振蕩波局放測試儀廠家

來源：m.zeichua.cn    更新時間：2020-05-11

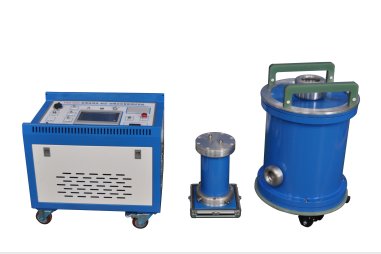

電纜振蕩波局放測試儀廠家簡介
武漢摩恩提供電纜振蕩波局放測試儀廠家價格、電纜振蕩波局放測試儀廠家報價，產品選型，技術支持，本設備可用于10kV及以上電力電纜進行現場交流耐壓試驗、局部放電現場檢測及故障定位。本系統滿足目前電力系統市場需求和現運行的電纜基本都進入“中年期”需要及時的檢測和維修，本設備將耐壓試驗、局放檢測、故障定位等功能集一身，極大的簡化了系統設備運輸、現場試驗安裝、降低了試驗成本。帶來豐厚的經濟效益和科研價值。

電纜振蕩波局放測試儀廠家特性
局部放電的發生會伴隨著很多物理、化學效應，并產生相應的聲、光、熱以及放電生成物等。以局部放電所產生的各種現象為依據，通過能表述該現象的物理量的測量來表征局部放電的狀態。至今，國內外出現的電纜局部放電測試方法主要有脈沖電流法、無線電干擾電壓法（簡稱RIV法）、差分法、方向耦合法、電容耦合法、電感耦合法、超聲波檢測法等。IEC及世界各國都制定了電纜相關的局部放電測試標準，如IEC60885-3（對應的國標為GB/T3048.12-94）推薦的脈沖電流法，可對電纜進行定量檢測。

局部放電是電力電纜運行中的一個較大的安全隱患，是電纜絕緣劣化的重要征兆，也是造成絕緣老化的重要原因之一。電力電纜局部放電現場測量時，由于環境復雜，外部噪聲干擾嚴重，測量會比出廠實驗時困難許多。尤其是在離線狀態下對電力電纜進行局部放電測量時，就必須有便攜式電源對其進行施壓。目前國內外開展的局部放電現場檢測的電源類型主要有：工頻正弦波電源，超低頻電源和阻尼振蕩波電壓源。針對以上三種電源方式下相應的局部放電檢測主要為：工頻正弦波電壓下的PD檢測、超低頻電壓下的PD檢測和阻尼振蕩波電壓下的PD檢測（Damped AC Voltage Testing，簡稱ME-OWST）。


超低頻電壓下局放檢測設備

超低頻電壓下的局部放電測試中所用的超低頻電源為0.1Hz正弦波電源，此電源理論上可以將試驗變壓器的容量降低到1/500，因而試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。超低頻電源可長期對被試電纜施加恒定電壓，始終為0.1Hz正弦波，波形沒有毛刺且光滑，電壓幅值恒定且不隨時間變化，因而其用在中、低壓電力電纜的耐壓試驗和介損試驗較多，能夠在較低的電壓下有效地發現XLPE絕緣電力電纜受潮和存在水樹枝的運行缺陷。超低頻電壓下電纜的PD檢測應用較少，其測試結果也備受質疑。超低頻檢測結果的可信度及對電纜的損傷。

電纜振蕩波局放測試儀廠家技術參數

阻尼交流輸出電壓	10~220 kV
阻尼交流電壓頻率范圍	20 Hz~ 500 Hz
電容范圍	0.05 μF ~2 μF
加壓方式	交流諧振升壓
局放檢測頻帶	30kHz~15MHz
局放測試范圍	zui小10pC
故障定位精度	±2 m
局放水平檢測	放電脈沖的時間分辨率為10μs，相位分辨率為0.18°， 符合IEC 60270 標準
耐壓試驗	交流耐壓試驗、局放試驗
供電電壓	AC380V+/-10%, 50Hz, 5A
網絡接口	WLAN 無線采集
