單相繼電保護測試儀廠家

來源：m.zeichua.cn 更新時間：2019-12-03

單相繼電保護測試儀廠家簡介
武漢摩恩提供單相繼電保護測試儀廠家價格、單相繼電保護測試儀廠家報價，產品選型，技術支持，單相繼電保護測試儀是在原基礎上開發成功的新一代校驗裝置。本儀器內部的交直流電壓、電流源采用了zui新的電源技術，為現場人員將電源儀器技術用于其它實驗提供了便利。

單相繼電保護測試儀廠家概述
MEJB-VH 單相繼電保護校驗儀適用于高低壓供電系統繼電保護裝置的調整與試驗。能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。具有指示儀表精度高、功能全、性能穩定、操作簡便、移動靈活等特點。

單相繼電保護測試儀廠家輸出功能與主要技術數據
1、直流電壓輸出：0—350（V）連續可調，輸出容量：960VA
2、交流電壓輸出：0—380（V）連續可調，輸出容量：400VA
3、交流電壓輸出，回路電流指示
zui高輸出電壓為240V；當回路中電流等于5A時，輸出時間不應大于3
分鐘。
4、直流電流輸出：0—10A連續可調，輸出容量80VA
5、交流電流輸出：0—10A(開口電壓40V) 、 0—100A(開口電壓14V) 容量1000VA、zui大輸出時間應≤35秒
6、交流短路電壓模擬輸出：
輸出電壓≤120V，電壓降范圍15~80%（可用于低壓繼電器動作時間測試）。
7、直流電壓選擇輸出（可用于靜態繼電器的操作電源）
輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A。
8、繼電器各種接點動作時間測試
延時閉合的動合（常開）觸點
延時閉合的動斷（常閉）觸點
延時斷開的動合（常開）觸點
延時斷開和動斷（常閉）觸點
D 繼電器動作值檢定
9、儀器的過載保護
交直流電壓：5A過載保護
直流電流：10A過載保護
直流電壓源：1A過載保護
整機：6A過載保護
10、其它
輸入電源：220V±10%，50Hz
環境溫度：-20℃~+40℃
環境濕度：不大于85%（15~25℃時）
體積與重量： 470×350×310mm

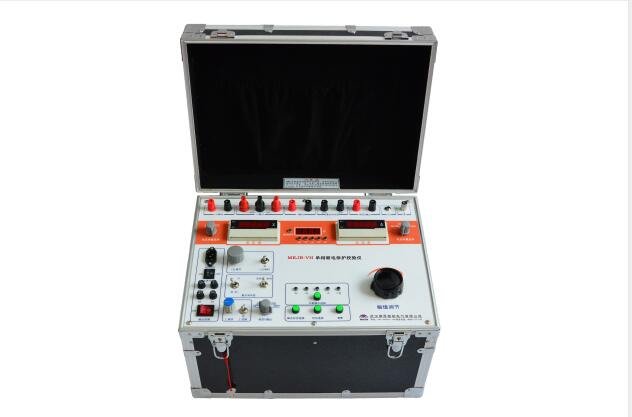

單相繼電保護測試儀廠家面板布局
單相繼電保護測試儀廠家面板

單相繼電保護測試儀廠家儀器操作注意事項
1.開機前請將儀器可靠接地，以保證人、機安全。
2.在做各種功能輸出切換前，請確認所有輸出控制開關應置“關”位置，重合閘控制開關在0位。
3.儀器通電后計時器顯示由9999變為0.000后，方可進行功能輸出選擇。若小數點沒有出現，檢查開關是否在“關”的位置。
4.儀器在作電流或電壓輸出前，應檢查調節器和調節旋鈕是否放在zui小位置，以免短路和過載現象出現。
5.指示儀表需要進行同期性校驗，以保證測量儀表的準確度。校驗時將電表下蓋翻開，根據表上所示進行校驗。
6.接入或切斷被試裝置時，輸出端可能帶電，請注意安全。
7.作重合閘試驗，欠壓繼電器試驗，直流電流繼電器試驗時，請將測時開關置于II位，其它試驗測時開關置于I位。
單相繼電保護測試儀廠家使用方法
1、直流電壓繼電器的試驗：

接線圖如上，按功能輸出選擇按鈕，-U指示燈亮，按接點狀態按鈕D指示燈亮，電壓測量選擇開關置DCV位，合上輸出控制開關，調整調節器，改變輸出電壓大小，在電壓表中讀得繼電器的動作值和返回值。
2、交流電壓繼電器的試驗：
接線圖如上，按功能輸出選擇按鈕，~U指示亮，按接點狀態按鈕D指示燈亮，電壓測量選擇開關置ACV位，合上輸出控制開關，調整調節器，改變輸出電壓大小，在電壓表中讀得繼電器的動作值和返回值。
3、伏安特性的錄取
按功能輸出選擇按鈕，~VA指示燈亮，電壓測量選擇開關置ACV位，電流測量選擇開關置AC 10A位，電壓輸出端接于負載合上輸出控制開關，
調整調節器，此時儀器上的電流表自動接入負載回路中。即電壓表指示負載的端電壓，電流表指示負載中的電流值。記下某些時刻的電流電壓值，即可繪制負載的VA曲線。（如電流互感器的伏安特性檢查）
4、交流電流繼電器的試驗
按功能輸出選擇按鈕，~I指示燈亮，電流測量選擇開關根據需要置AC 10A或AC 100A將交流繼電器線圈接于電流輸出端，合上輸出控制開關，調整調節器，改變輸出電流大小，在電流表中讀得動作值和返回值。
5、低壓繼電器的試驗
按功能輸出選擇按鈕，U指示燈亮，電壓測量選擇開關置ACV位，重合閘測時開關置Ⅱ位，在繼電器的動作值修定后，選擇好接點狀態，將輸出電壓給定到繼電器的額定電壓（如100V），然后合上欠壓測時開關，由欠壓調節旋鈕將電壓降至繼電器的啟動值（如75V或略低于75V的值）。斷開欠壓測時開關，此時電壓將恢復到額定電壓（100V），若不為100V，可重復調整調節器和欠壓調節旋鈕以滿足要求。當配合調整完畢后，斷開欠壓測時開關并將計時器清零。欠壓測時開關再次合上，輸出由額定值降到動作值計時器同步作計時，其值為欠壓繼電器的動作時間，當操作完畢后，應斷開輸出控制開關和欠壓測時開關。
6、直流電流繼電器的試驗
將被試繼電器接入直流電流輸出端，將電流測量開關置DC10A位，合
上I控制開關，調整I調節旋鈕，改變輸出電流大小，測定繼電器動作值和
返回值。（注：做本項操作之前應檢查調節旋鈕是否放在zui小位置，以免輸
出失控損壞儀器。）
7、恒定直流電壓的選擇輸出
當直流電壓輸出選擇開關分別置于24、48、110、220（V）檔位時，在V恒壓輸出端可得到相對應的電壓輸出。
8、繼電器接點動作時間測量
繼電器在得電與失電時接點動作時間測量：在繼電器動作值修定后，接點引入CH插孔，將輸出值保持在動作值的一定倍數上，斷開輸出控制開關，將接點選擇按鈕置于相對應的接點形式，并且將計時器清零。當再次操作輸出控制開關時，計時器同步動作完成繼電器動作時間的測量，時間選擇按鈕用于計時長度的選擇，使計時器的計時長度對應長短時限的繼電器，以利于測量的準確度和方便計時。
接于繼電器的接點在接點選擇按鈕置D位時，使儀器上接點指示燈在作繼電器動作值檢定時，自動顯示接點有無抖動現象。當接點動作有抖動時，接點指示燈出現閃爍現象。此項功能在作一般繼電器檢定時，可作為繼電器動作值的讀取信號。

武漢摩恩提供單相繼電保護測試儀廠家價格、單相繼電保護測試儀廠家報價，產品選型，技術支持，單相繼電保護測試儀是在原基礎上開發成功的新一代校驗裝置。本儀器內部的交直流電壓、電流源采用了zui新的電源技術，為現場人員將電源儀器技術用于其它實驗提供了便利。
