手持式光數字繼電保護測試儀廠家

來源：m.zeichua.cn 更新時間：2019-12-03

手持式光數字繼電保護測試儀廠家簡介
武漢摩恩提供手持式光數字繼電保護測試儀廠家價格、手持式光數字繼電保護測試儀廠家報價，產品選型，技術支持，手持式光數字繼電保護測試儀采用高性能 PowerPC 處理器、大規模FPGA、以太網通信等技術，可支持 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2及GOOSE 光數字信號接入，為 IEC61850 繼電保護裝置、IED 等提供完整的測試方案。

手持式光數字繼電保護測試儀廠家主要功能
?8?5線路保護、母線保護、變壓器保護、備自投等各種微機保護測控裝置校驗測試
?8?5報文自動偵測、示波及離散度測試
?8?5報文抓包分析、錄波及回放測試
?8?5異常報文模擬測試
?8?5智能終端（或合智一體）SOE響應時間測試
?8?5Goose虛端子測試
?8?5網絡流量（壓力）測試
?8?5GPS、IRIG-B、PPS、IEEE-1588同步對時
?8?5同步時鐘源對時、守時精度測試
?8?5光口數據轉發、鏡像、回環

手持式光數字繼電保護測試儀廠家主要技術指標
?8?5SV報文發送離散度： ≤±80ns；
?8?5SV、GS報文接收時標精度： ≤±25ns；
?8?5SOE響應時間測試測試精度： ≤±1μs；
?8?5GPS、IRIG-B、PPS對時精度： ≤±200ns；
?8?5IEEE-1588對時精度： ≤±80ns；
?8?5小信號輸出幅值精度： ≤±0.05%
相位精度： ≤±0.1°
頻率精度： ≤±0.001Hz
?8?5網絡流量zui大輸出： ≥90Mbit/s（單光口）

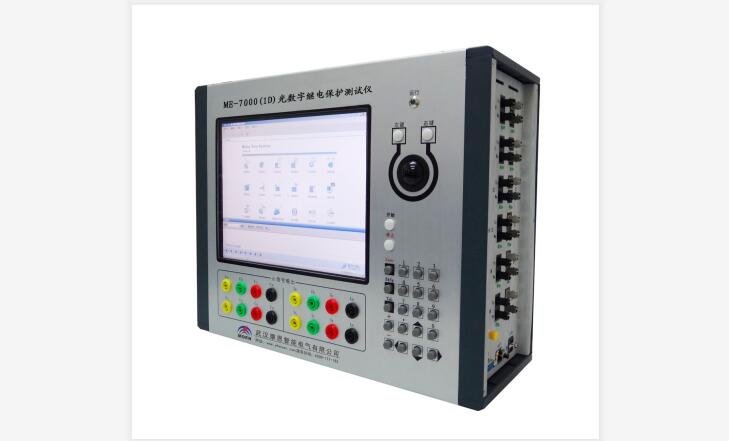

手持式光數字繼電保護測試儀廠家面板

序號	名稱	數量/規格	備注
1	液晶顯示屏	10.4’,1024px×768px	非觸摸屏
2	小信號輸出端子	12路，0-7.07V AC/0-10V DC	可選配4-20mA
3	運行指示燈	LED	有規律的閃爍（正常工作）
4	鼠標	滾跡球，左、右鍵	同通過USB外接鼠標
5	控制鍵	開始/停止鍵	控制測試啟動和停止
6	功能鍵	Enter鍵	確認
6	功能鍵	Tab鍵	切換鍵
7	輸入鍵	數字鍵：0-9；小數點：.；符號鍵：+，-；退格鍵：BkSp
8	方向鍵	上、下、左、右

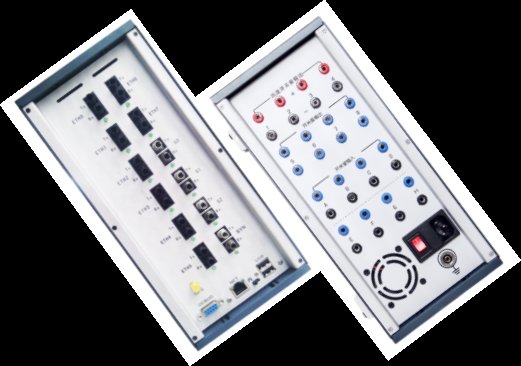

手持式光數字繼電保護測試儀側面

序號	名稱	數量/規格		備注
右側面板
1	光以太網口（ETH0-ETH7）		4/8對，ST，1310nm	IEC61850 SV/GS
2	光串口（S0-S2）		3/5對，ST， 850nm	IEC60044-8 FT3
3	同步口（SYN）		1對，ST， 850nm	IRIG-B,PPS
4	GPS天線接口			內置GPS對時模塊
5	電以太網（NET）		RJ-45	外聯PC
6	內外聯控制開關		撥動開關	控制本機操作或外聯PC操作
7	USB接口		2個	可外接鼠標、鍵盤或存儲設備等
8	調試接口		R-232	廠家調試用
左側面板
1	開關量輸出		4對，空接點	無極性
1	開關量輸出		4對，高速開出	有極性
2	開關量輸入		8對，空接點或帶電位檢測	無極性
3	電源插孔		220V AC，50Hz
4	電源開關		I/O
5	接地端子
