接地引下線導通測試儀操作方法

來源：m.zeichua.cn    更新時間：2020-07-30

MEDT-10A接地引下線導通測試儀操作方法
1、按圖三接線方法接線。

圖三 四端子接線圖
接地引下線導通測試儀附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接在黑色接線柱U-。
2、先找出與地網聯接合格的引下線作為基準點。
3、使用儀器自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。
4、為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5、接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。按“測量”鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。

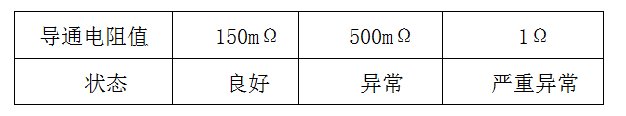

測試結果是否正常請參考下表：


6、彈起“測量” 鍵，設備測試結束，關掉電源，將測試線夾收好，放入附件包內。


接地引下線導通測試儀產品用途
    接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試是更有必要的。
    電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率為1mΩ，準確度不低于1.0級。我公司依據此標準研制的MEDT-10A接地引下線導通測試儀是一種自動化程度更高的便攜式測試儀, 專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
