三相電能表現場校驗儀整機及接線介紹

來源：m.zeichua.cn    更新時間：2020-08-03

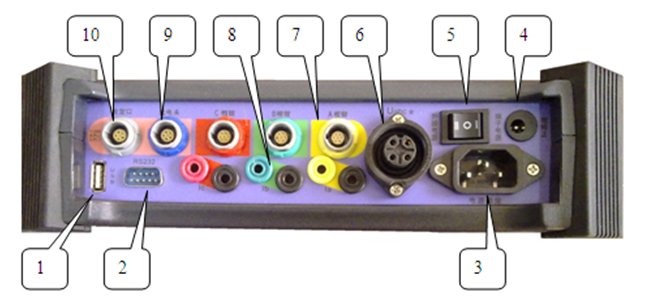

MOEORW-8507F 三相電能表現場校驗儀整機及接線介紹

⑴-- USB接口；
⑵-- RS232通訊口；
⑶—外電源插座；電源輸入范圍：55—480V；
⑷--5A鉗自修正端口；
⑸--電源開關。外電源和內部端子共用電源開關，有三個檔位，中間為斷開；
⑹-- A、B、C三相電壓輸入插座，Umax = 480V；
⑺--電流鉗接線座。A、B、C三相共三個專用七芯接線座；
⑻--A、B、C三相電流輸入輸出插座，Imax = 10A；
⑼--局號１、２光電采樣脈沖輸入、局號１低頻輸出端口。（詳見下頁的正面接線俯視圖）；
⑽--局號１、２低頻脈沖輸出、局號２光電采樣脈沖輸入端口。（詳見脈沖信號接線介紹）
