MOEORW-8560P 電能表測試系統矢量分析界面-三相四線

來源:武漢摩恩    更新時間:2018-04-24

MOEORW-8560P 電能表測試系統矢量分析界面-三相四線

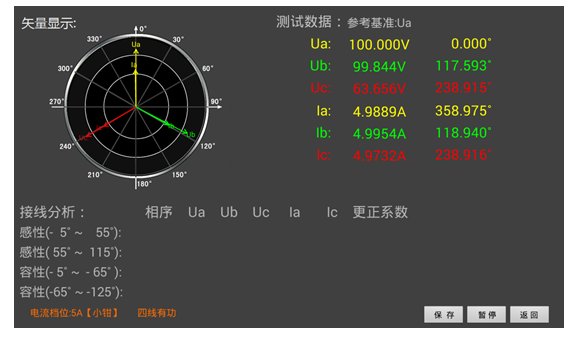

圖九、矢量分析屏-三相四線

如圖九所示,在屏幕的左上部分顯示出三相四線制計量裝置的實測矢量六角圖,同一個坐標系中三相電壓、三相電流六個量的矢量關系;在屏幕的右上部分顯示出三相電壓、三相電流的幅值和各個量以Ua為參照量的的相位角;屏幕的下半部分是用來顯示接線結果的分析情況,包括:相序、接線判斷、錯接線更正系數,對于三相四線制的接線由于正確接線不唯一且較容易分析,在此不進行矢量圖的自動分析判別,也不提供追補電量的更正系數,用戶可以通過此屏中的矢量圖直觀的看出三相四線計量裝置的接線是否正確,各相負荷的容、感性關系,上圖所示為標準阻性負載時接線全部正確情況下的向量圖。


上一篇:MOEORW-8560P 電能表測試系統矢量分析界面-三相三線

下一篇:MOEORW-8560P 電能表測試系統電表校驗界面
