HL系列標準電流互感器使用與維修

來源:武漢摩恩    更新時間:2018-04-24

HL系列標準電流互感器使用與維修

1. 互感器使用于溫度為 0℃~+40℃,相對濕度不超過 85%的環境中;

2. 在額定電流下,互感器的連續工作時間不得超過 2 小時;

3. 初級電流為 100A600A 時,初級繞組穿心匝數和導線截面積按下表選擇:



初級電流(A

100

150

200

300

600

穿心繞匝數

6

4

3

2

1

建議采用的電纜截面積(mm2

30

50

60

100

240

                        表2

4. 互感器在使用時要遠離強磁場(如大電流發生器);

5. 互感器在通電時,次級嚴禁開路;改變接線時,要切斷電源后進行;使用完畢后,要使電流均勻的降到零后再切斷電源;

6. 互感器禁止通入直流電流或在線路中有電流時切斷電源。否則,應按下述方法退磁,以保證其準確度;

建議用如下的方法退磁:在互感器的次級接線端鈕上,接以相當于額定負荷1020 倍的電阻,分別在所接電阻的 1,1/2,1/5,1/10 倍時,對初級繞組通以工頻電流,使由零增至 1.2 倍額定電流值,然后均勻緩慢的降到零。

7. 接入互感器次級的測量回路的總阻抗及功率因數(包括連接導線的電阻) ,不應超出規定的范圍。在精密測量或作為標準互感器使用時,外接回路總阻抗應等于互感器誤差試驗時所接負荷的數值,此時,互感器誤差的實際值與證書相符。

8. 互感器應保存在干燥的室內,不可直接放在地上;環境溫度為 0℃~+40℃相對濕度不超過 85%,空氣中不應有腐蝕性氣體及導電塵埃存在。

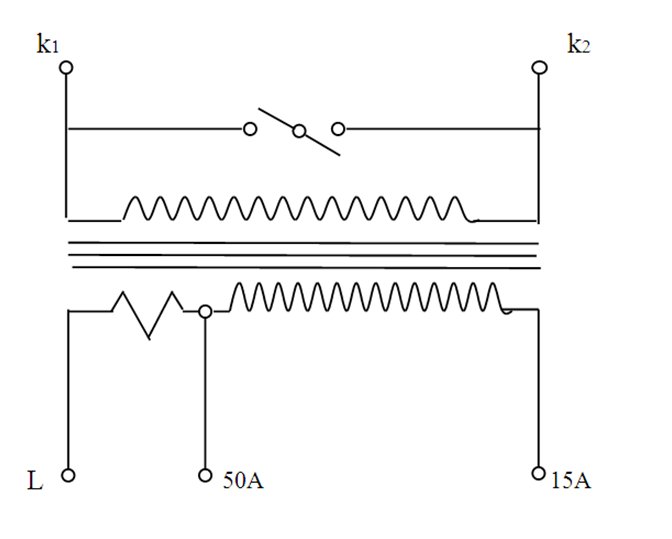

互感器電原理圖如下
