MEYX-III 數字式三相移相器面板示意圖及說明

來源：武漢摩恩    更新時間：2020-09-14

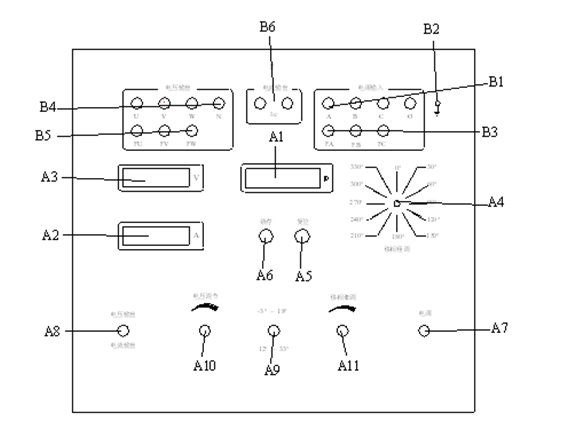

MEYX-III 數字式三相移相器面板示意圖及說明

Ａ１．移相顯示表頭，四位數字顯示0⁰ ~360⁰相角。

Ａ２．輸出Ｖ相負載電流顯示表頭，３位半數字顯示。

Ａ３．輸出間U、W電壓顯示表頭，３位半數字顯示。

Ａ４．移相粗調旋鈕，依面極刻度旋轉移相。

Ａ５．相位表頭復位鍵。按此鍵后可顯示移相角度。

Ａ６．相位表頭鎖存鍵。調好移相角度不需變化時，按此鍵可鎖表頭數字。

Ａ７．電源開關，此鍵可切斷或接通整機內部電源。

Ａ８．輸出功能選擇開關，開關撥向電壓輸出則輸出三相電壓U﹑V﹑W對應輸入Ａ、Ｂ、Ｃ電源移相；開關撥向電流輸出則可輸出ＡＣ０～２０Ａ電流，對應Ｂ相輸入移相。

Ａ９．移相細調選擇按鈕，根據標記可選擇-3⁰~18⁰，12⁰~33⁰細調范圍。

Ａ１０．輸出電壓調節旋鈕、輸出U﹑V﹑W三相由此旋鈕一起同步調節，其中U、Ｗ之間電壓由表頭顯示０Ｖ～３８０Ｖ。

Ａ１１．移相細調旋鈕，此旋鈕配合Ａ９可實現３０o范圍移相調節。

Ｂ１．輸入三相四線接線柱。

Ｂ２．機殼接地柱。

Ｂ３．Ｆ１、Ｆ２、Ｆ３是分別對應輸入Ｃ、Ｂ、Ａ三相的保險座。

Ｂ４．輸出三相四線接線柱。

Ｂ５．Ｆ４、Ｆ５、Ｆ６是分別對應輸出Ｗ、Ｖ、U三相的保險座。

Ｂ６．電流輸出接線柱
