ME-MT智能模擬斷路器試驗舉例

來源：武漢摩恩更新時間：2018-04-16

ME-MT智能模擬斷路器試驗舉例
用 ME-MT智能模擬斷路器測試四方CSL-101B的距離保護整組試驗及失靈保護。（回路端子號均為CSL-101B保護裝置后面板的端子號）

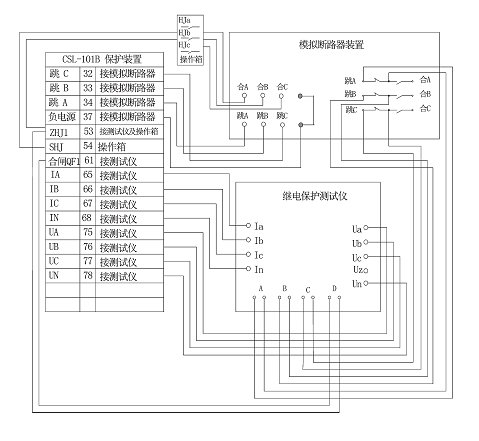

1、試驗接線斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。

圖5

2、試驗說明四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、HJb、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。
系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。
在測試失靈保護時，將斷路器模擬裝置的“失靈按鈕”按下，向保護裝置加故障模擬量使保護動作發跳閘令，但斷路器模擬裝置不跳閘，此時測試儀仍有故障量輸出，由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。
3、試驗步驟第一步：將一次設備的斷路器跳合閘控制接線從控制回路中退出，接入斷路器模擬裝置。
第二步：試驗接線。
第三步：根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。
第四步：用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。
第五步：加故障量進行整組試驗。

第六步：按下斷路器模擬裝置的“失靈按鈕”，加故障量進行失靈保護的測試。

4、舉例說明斷路器模擬裝置跳、合閘的動作過程：
斷路器模擬裝置的合閘操作通過DCS或操作控制開關進行。
斷路器模擬裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。

動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當斷路器模擬裝置接到合閘命令時，經過80ms合閘時間延時，斷路器模擬裝置合上，斷路器模擬裝置輔助繼電器常開接點閉合，常閉接點打開；同理，斷路器模擬裝置接到跳閘命令時，經過40ms跳閘時間延時后，
斷路器模擬裝置跳開，斷路器模擬裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，斷路器模擬裝置重合上。
當斷路器模擬裝置失靈時，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失。
