MEBDR變壓器短路阻抗測試儀三相Yn形測量接線

來源:武漢摩恩    更新時間:2018-04-12

MEBDR變壓器短路阻抗測試儀三相Yn形測量接線
◇測量系統共一點接地,取變壓器鐵芯接地。

◇黃夾子為輸入,鉗在Yn的‘O’點、綠夾子為測量,鉗在A相上。

◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地,鉗在低壓側A相上。

◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。

MEBDR變壓器短路阻抗測試儀的接地由測量線導入。如下圖。

















6-1  Yn形測量A相接線示意圖



◇測量系統共一點接地,取變壓器鐵芯接地。

◇黃夾子為輸入,鉗在Yn的‘O’點、綠夾子為測量,鉗在B相上。

◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地,鉗在低壓側B相上。

◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。

◇儀器的接地由測量線導入。如下圖。



























6-2  Yn形測量B相接線示意圖

◇測量系統共一點接地,取變壓器鐵芯接地。

◇黃夾子為輸入,鉗在Yn的‘O’點、綠夾子為測量,鉗在C相上。

◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔,再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地,鉗在低壓側C相上。

◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。

◇儀器的接地由測量線導入。如下圖。

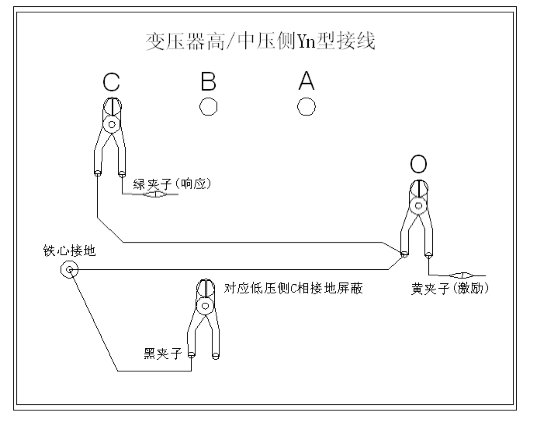

6-3  Yn形測量C相接線示意圖
