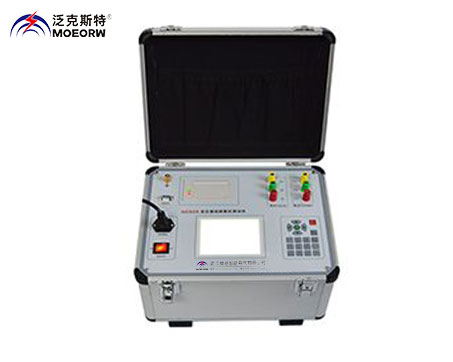

MEBDR變壓器短路阻抗測試儀

執行標準：《DL/T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》

產品別稱：變壓器短路阻抗測試儀、變壓器特性綜合測試儀、變壓器短路基數測試臺、變壓器抗阻試驗儀、變壓器測試儀

產品特性：
※儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確;
※該儀器可測量電壓，電流，功率，頻率等；
※全部中文菜單及操作提示，操作簡單直觀；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

變壓器短路阻抗測試儀

產品特點
1.儀器自帶可調電源輸出，無論單相、三相變壓器，只需一次接線，儀器即可完成所有繞組對的測量，試驗、接線簡單。
2.滿足《DL/T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》中規定的試驗與算法。
3.《DL/T1093-2008》明確規定：5.4.1a，“原則上單相參數用單相法測試”；5.4.1e，“測試結果出現異常時，應對所有繞組對用單相法進行復試”。該儀器采用單相測量方式，對于三相變壓器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。
4.儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確。
5.該儀器可測量電壓，電流，功率，頻率等。
6.單機測量電壓、電流范圍寬，支持外接CT、PT進一步擴展測量范圍。
7.內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。
8.測試數據可導入計算機，方便進一步分析或存儲。
9.全部中文菜單及操作提示，操作簡單直觀。
10.透反式大屏幕液晶，在太陽直射下可清晰顯示。

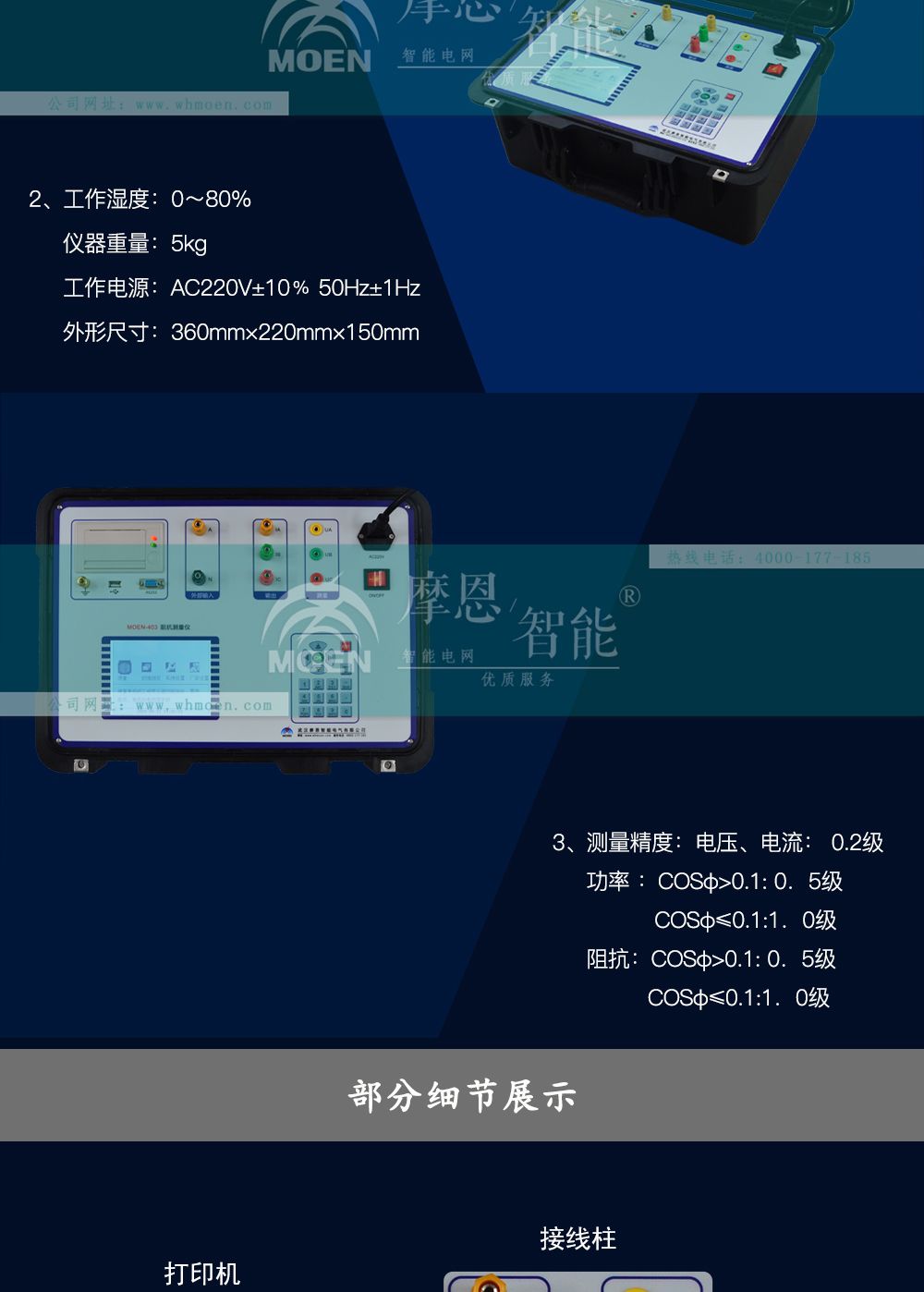

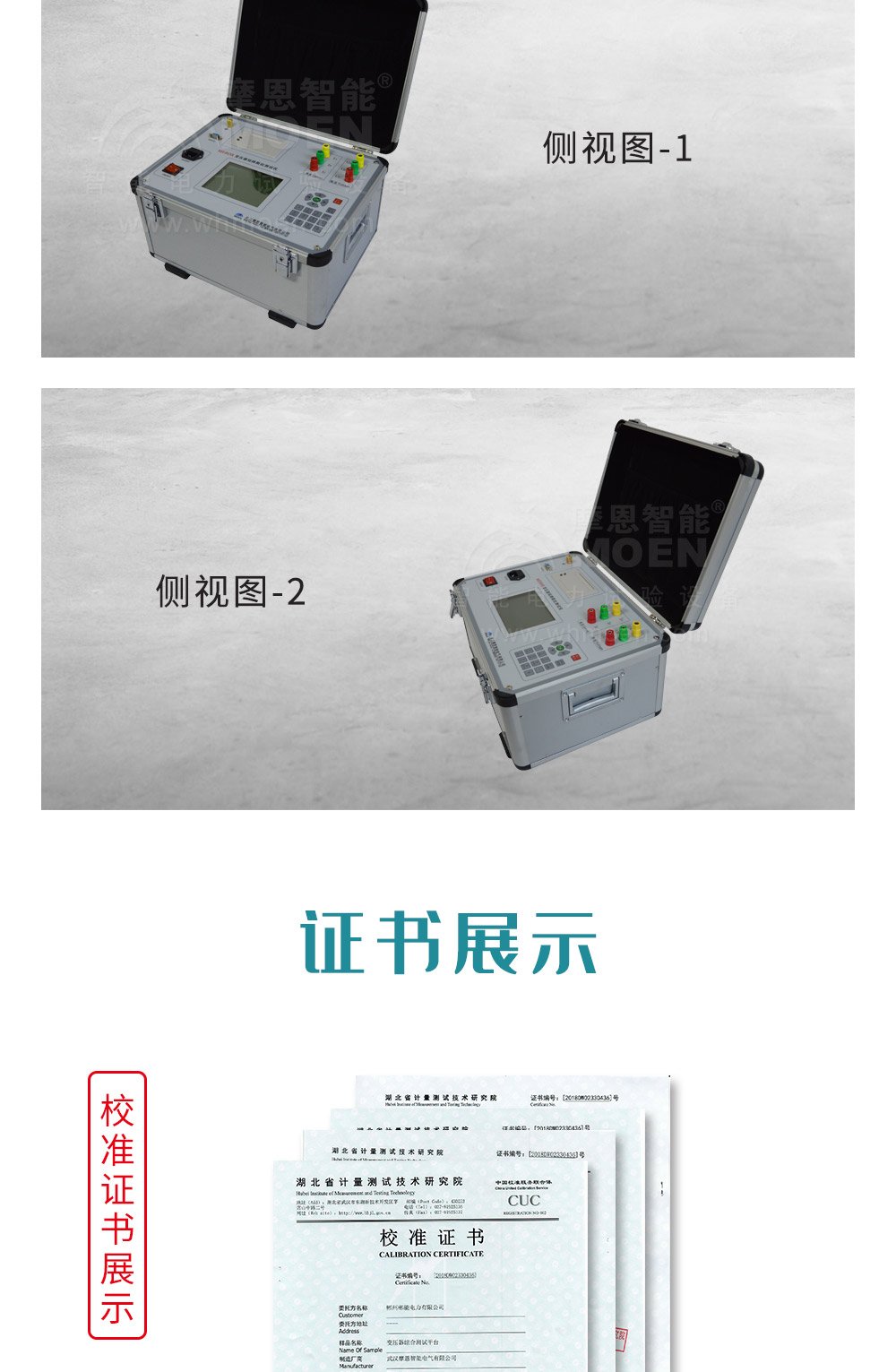

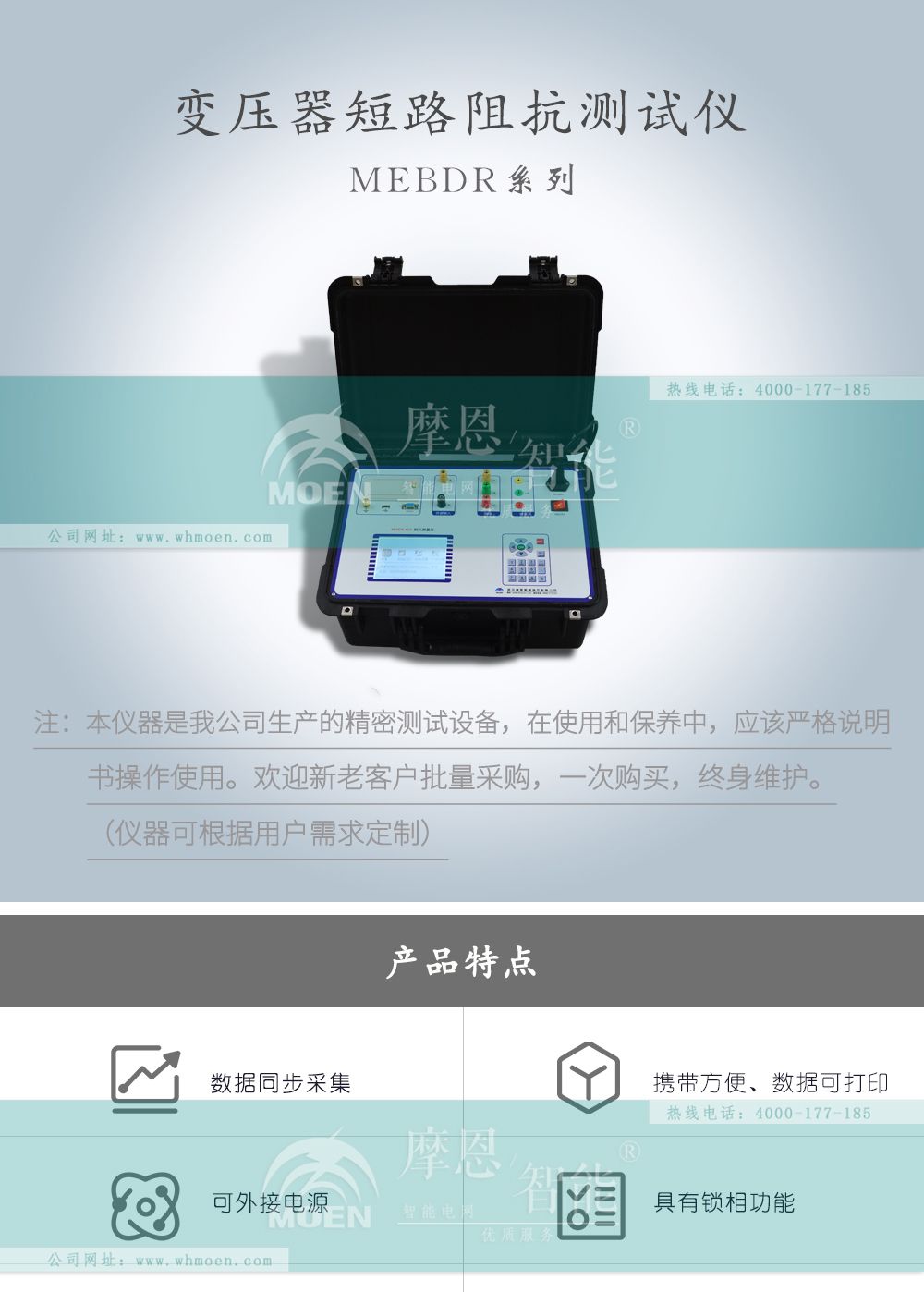

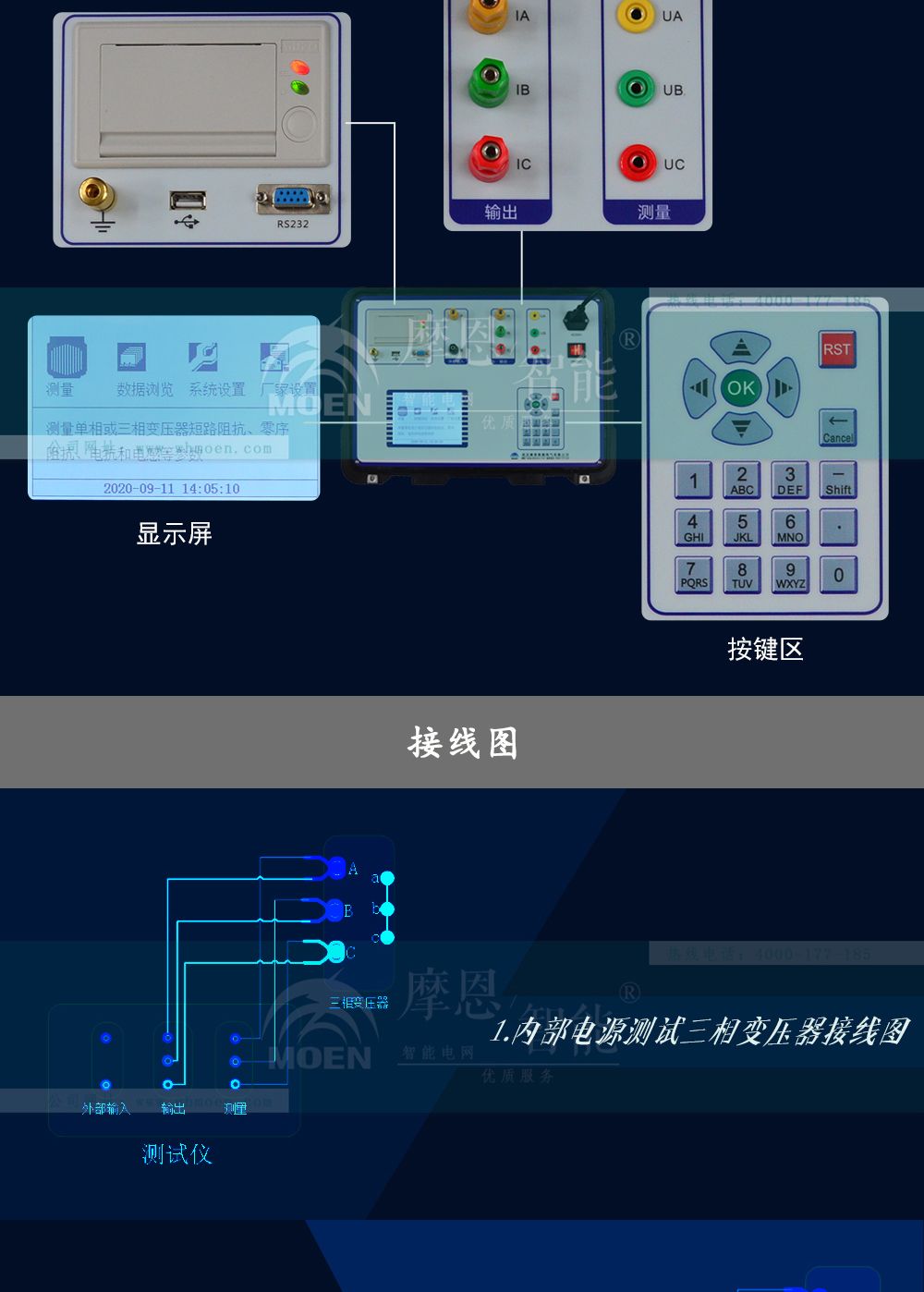

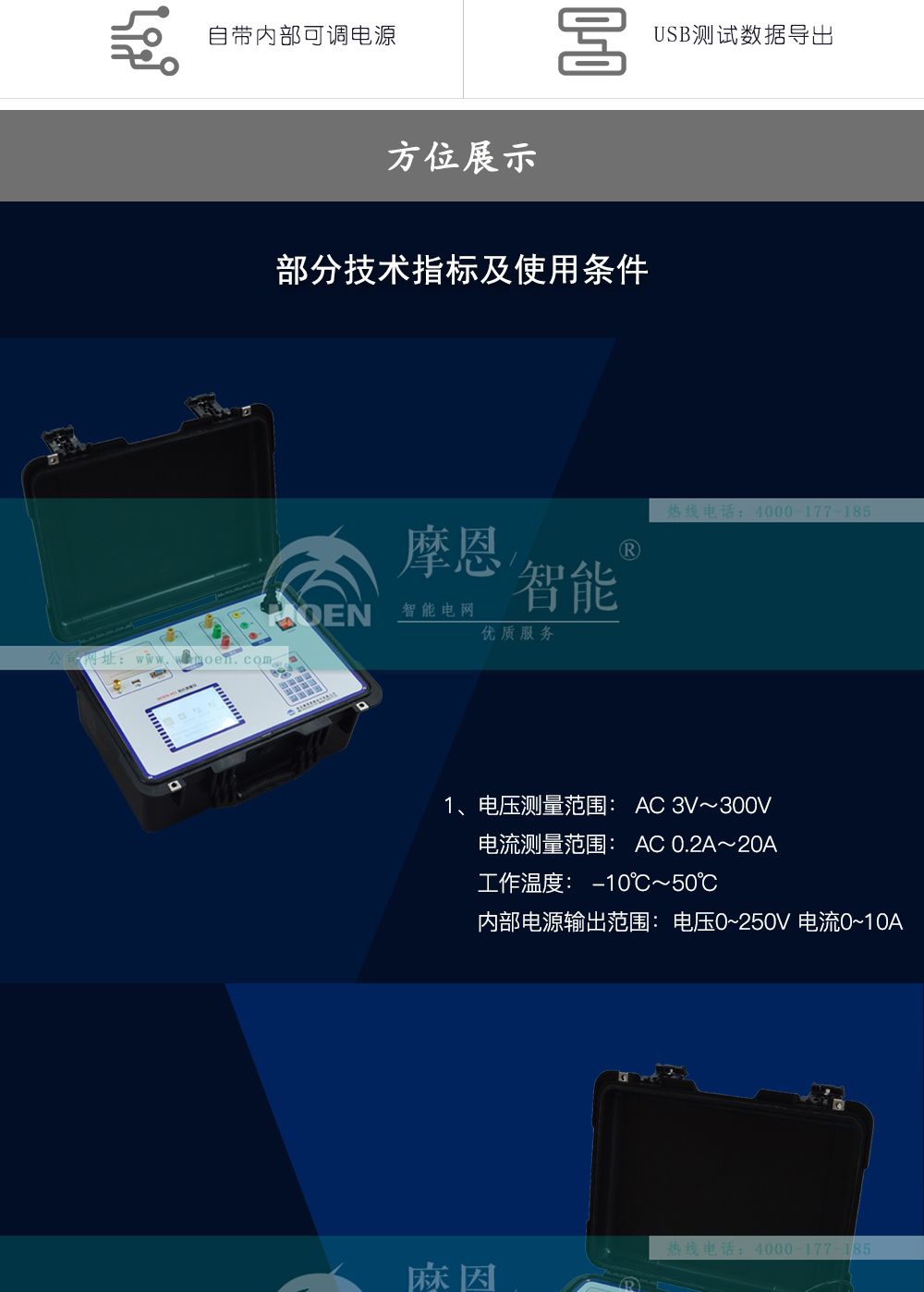

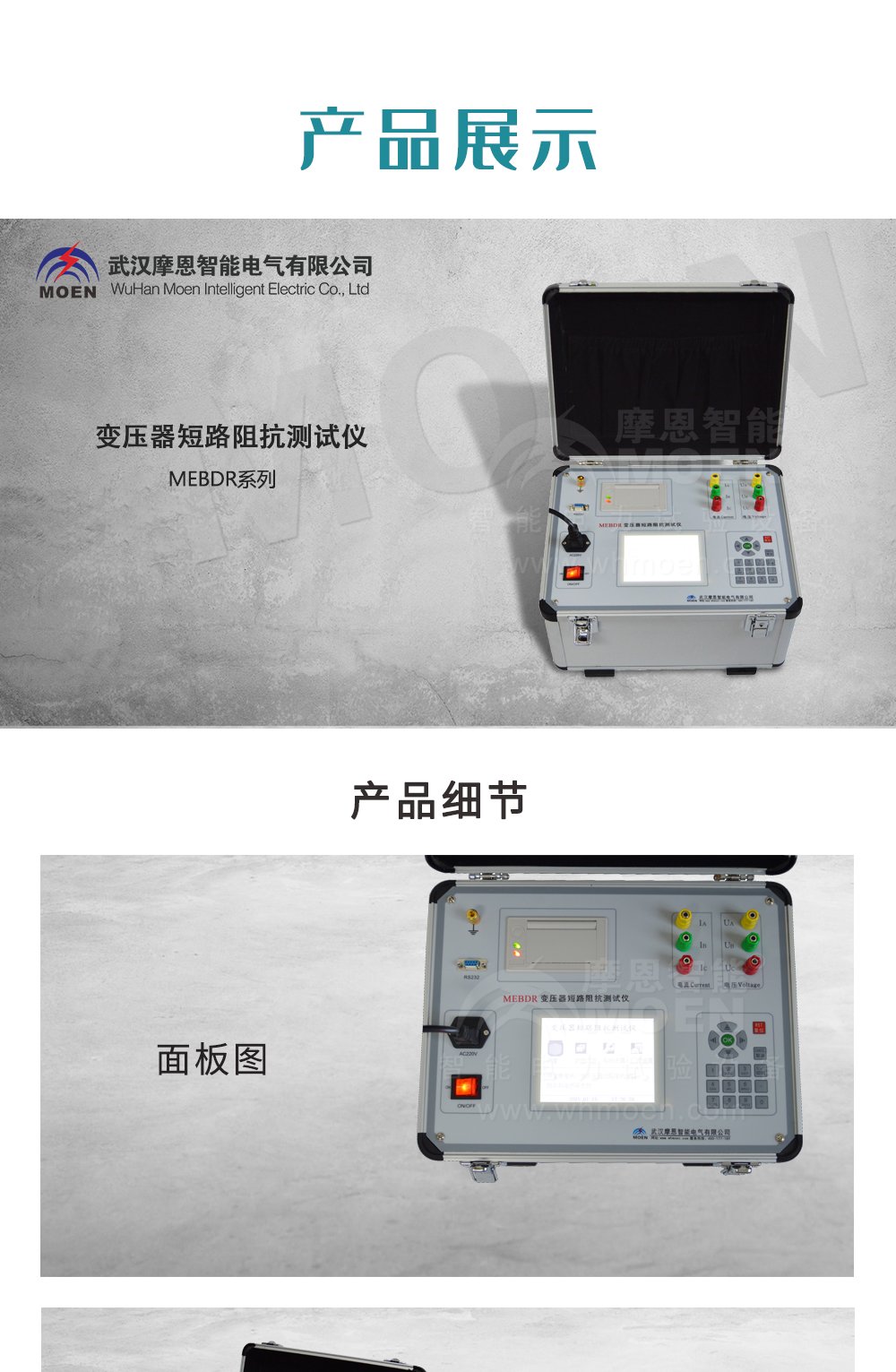

變壓器短路阻抗測試儀詳情圖

◆變壓器短路阻抗測試儀技術參數
1.測量精度：電壓，電流： 0.2級
功率： COSφ>0.1: 0．5級；COSφ≤0.1:1．0級
阻抗：COSφ>0.1: 0．5級；COSφ≤0.1:1．0級
2.電壓測量范圍： AC 3V～300V
3.內部電源輸出范圍：電壓0~250V，電流0~10A
4.電流測量范圍： AC 0.2A～20A
5.工作溫度： -10℃～50℃
6.工作濕度： 0～80%
7.工作電源： AC220V±10﹪ 50Hz±1Hz
8.外形尺寸： 360mm×220mm×150mm
9.儀器重量： 5Kg
