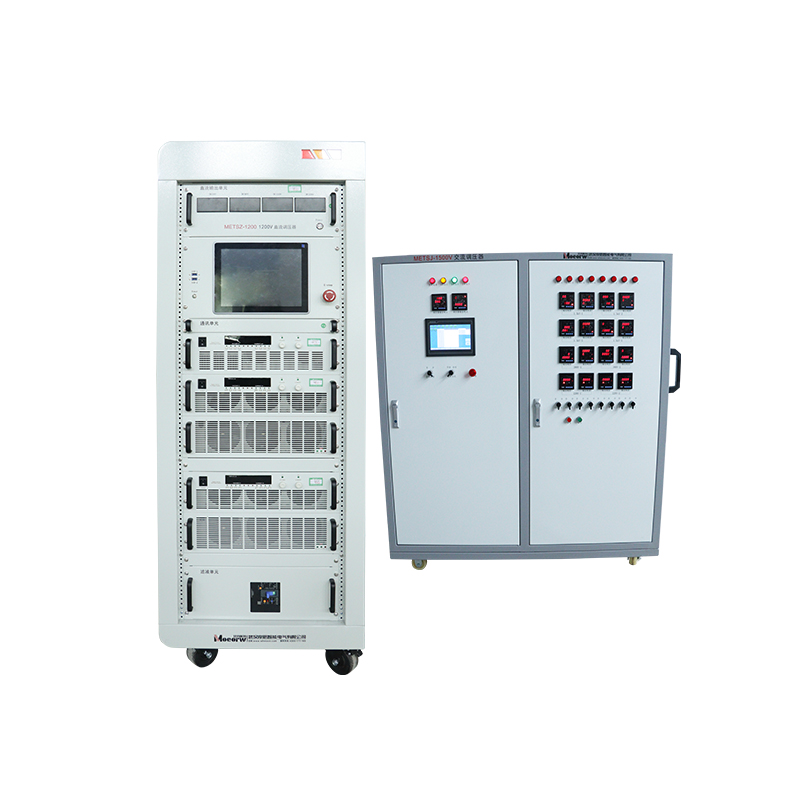

◆METSL-1500 交流調壓器簡述
本交流調壓器是結合用戶實際需求，融合多種成熟技術打造的調壓系統。系統整合了固定輸出的 AC220V、AC380V 以及可調壓升壓至 1500V 的不同輸出電壓，為用戶提供多等級的試驗電壓選擇，助力試驗過程更為順暢高效。
在操作控制方面，柜體上配備了物理旋鈕開關和觸摸系統兩種方式，用戶可通過旋鈕切換并自主選擇適合的操作模式。若選擇自動控制，設置目標試驗電壓后，系統可實現自動升壓，省去了試驗人員手動測量確認輸出電壓的步驟，有助于提升試驗效率。
從輸出構成來看，試驗系統包含兩路固定輸出的 AC220V、兩路固定輸出的 AC380V 以及 4 路可調節輸出的 1500V。其中，兩路 AC220V 和兩路 AC380V 的固定輸出無需經過調壓器，可直接同時輸出；4 路 1500V 的輸出則需通過調壓器進行調節，且這 4 路輸出只能同時輸出相同的電壓。
◆METSL-1500 交流調壓器特點
系統支持物理旋鈕操作和觸摸屏操作兩種試驗輸出方式，試驗輸出可通過表頭進行監測。
無論采用手動還是自動操作方式，每條輸出支路都設有對應的指示燈，能給出相應提示，減少誤操作的可能性。
每條輸出支路都配備獨立的電壓電流采樣表頭，且均連接有保護點。
在自動模式下，設置好電壓后，系統由 PLC 控制自動升壓至目標電壓。
采用固定 AC220V/AC380V 和可調節 1500V 兩種控制方式，便于測試人員合理且快速地選用測試輸出支路。
系統利用表頭自帶的開關量輸出點觸發 PLC 進行保護，在升壓過程中若遇到過壓或過流情況，能及時讓系統進入保護狀態，增強對試驗人員和被試產品的安全保障。
◆METSL-1500 交流調壓器技術參數
AC220V-1/AC220V-2 1. 將操作方式切換至手動控制；
2. 在操作面板上找到 AC220V-1/AC220V-2 的旋鈕開關；
3. 旋鈕往左為合閘信號，往右為分閘信號；
4. 表頭會實時采集 AC220V-1/AC220V-2 的電壓。
AC380V-1/AC380V-2 1. 將操作方式切換至手動控制；
2. 在操作面板上找到 AC380V-1/AC380V-2 的旋鈕開關；
3. 旋鈕往左為合閘信號，往右為分閘信號；
4. 表頭會實時采集 AC380V-1/AC380V-2 的電壓。
AC1500V-1/AC1500V-2/AC1500V-3/AC1500V-4 1. 將操作方式切換至手動控制；
2. 在操作面板上找到 AC1500V-1/AC1500V-2/AC1500V-3/AC1500V-4 的旋鈕開關；
3. 旋鈕往左為合閘信號，往右為分閘信號；
4. 升壓合閘的同時，調壓器輸出也會一同合閘；
5. 通過面板上的升降壓按鈕進行升降壓操作；
6. 表頭會實時采集 AC1500V-1/AC1500V-2/AC1500V-3/AC1500V-4 的電壓。
AC220V 一路 / AC220V 二路 1. 將操作方式切換至自動控制；
2. 在觸摸屏上找到 AC220V 一路 / AC220V 二路的相關選項；
3. 點擊合閘按鈕；
4. 觸摸屏會實時顯示由表頭采集的 AC220V 一路 / AC220V 二路的電壓。
AC380V 一路 / AC380V 二路 1. 將操作方式切換至自動控制；
2. 在觸摸屏上找到 AC380V 一路 / AC380V 二路的相關選項；
3. 點擊合閘按鈕；
4. 觸摸屏會實時顯示由表頭采集的 AC380V 一路 / AC380V 二路的電壓。
AC1500V 一路 / AC1500V 二路 / AC1500V 三路 / AC1500V 四路 1. 將操作方式切換至自動控制；
2. 在觸摸屏上找到 AC1500V 一路 / AC1500V 二路 / AC1500V 三路 / AC1500V 四路的相關選項；
3. 點擊合閘按鈕；
4. 點擊自動升壓選項；
5. 設置目標電壓后點擊確定；
6. 觸摸屏會實時顯示由表頭采集的 AC1500V 一路 / AC1500V 二路 / AC1500V 三路 / AC1500V 四路的電壓。
輸出類型 保護設置及操作
AC220V-1/AC220V-2 1. 進入表頭保護設置（具體操作參照說明書）；
2. 電壓采樣設置為 1 倍，保護電壓設置為 AC200V；
3. 當手動或自動合閘 AC220V-1/AC220V-2 時，若觸發保護條件，AC220V-1/AC220V-2 對應的接觸器會分閘。
AC380V-1/AC380V-2 1. 進入表頭保護設置（具體操作參照說明書）；
2. 電壓采樣設置為 1 倍，保護電壓設置為 AC300V；
3. 當手動或自動合閘 AC380V-1/AC380V-2 時，若觸發保護條件，AC380V-1/AC380V-2 對應的接觸器會分閘。
AC1500V-1/AC1500V-2/AC1500V-3/AC1500V-4 1. 進入表頭保護設置（具體操作參照說明書）；
2. 電壓采樣設置為 20 倍，保護電壓設置為 AC500V；
