QJ44雙臂電橋

執行標準：GB6587、ZBY164-83

產品別稱：雙臂電橋、直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀

產品特性：
※適用于工礦企業、實驗室或車間現場，對直流低值電阻作準確測量;
※內附穩壓源及電子檢流計，接上市電即可工作；
※有效量程：0.0001～11歐姆；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

雙臂電橋

產品用途
QJ44型攜帶式直流雙臂電橋，內附集成電路電子檢流計和內附工作電源。適用于工礦企業、實驗室或車間現場，對直流低值電阻作準確測量。如用來測量金屬導體的導電系數、接觸電阻、電動機變壓器的電阻值，以及其它各類直流低電阻，本儀器按ZBY164-83國家專業標準生產。
環保型QJ44雙臂電橋內附穩壓源及電子檢流計，接上市電即可工作。

◆QJ44雙臂電橋注意事項和維修保養
1、在測量電感電路的直流電阻時，應先按下“B”開關，再按下“G”開關，斷開時應先斷開“G”，后斷開“B”。
2、測量0.1歐姆以下值時，“B”開關應間歇使用。
3、在測量0.1歐姆以下阻值時，C1、P1、C2、P2線栓到被測電阻之間的連接導線電阻為0.005Ω～0.01Ω測量其它阻值時，連接導線電阻可大于0.5歐姆。
4、電橋使用完畢后，“B”與“G”開關應放開，避免浪費電子檢流計放大器工作電源。
5、如電橋長期擱置不用，應將電池取出。
6、儀器長期擱置不用，在接觸處可能出現氧化造成接觸不良，使接觸良好，再涂一層無酸性凡干林，予以保護。
7、電橋應貯放在環境溫度+5℃～45℃。相對溫度小于80%的條件下，室內空氣中不應含有能腐蝕儀器的氣體和有害雜質。
8、儀器應保持清潔，并避免直接陽光曝曬和劇熱震動。

雙臂電橋簡介

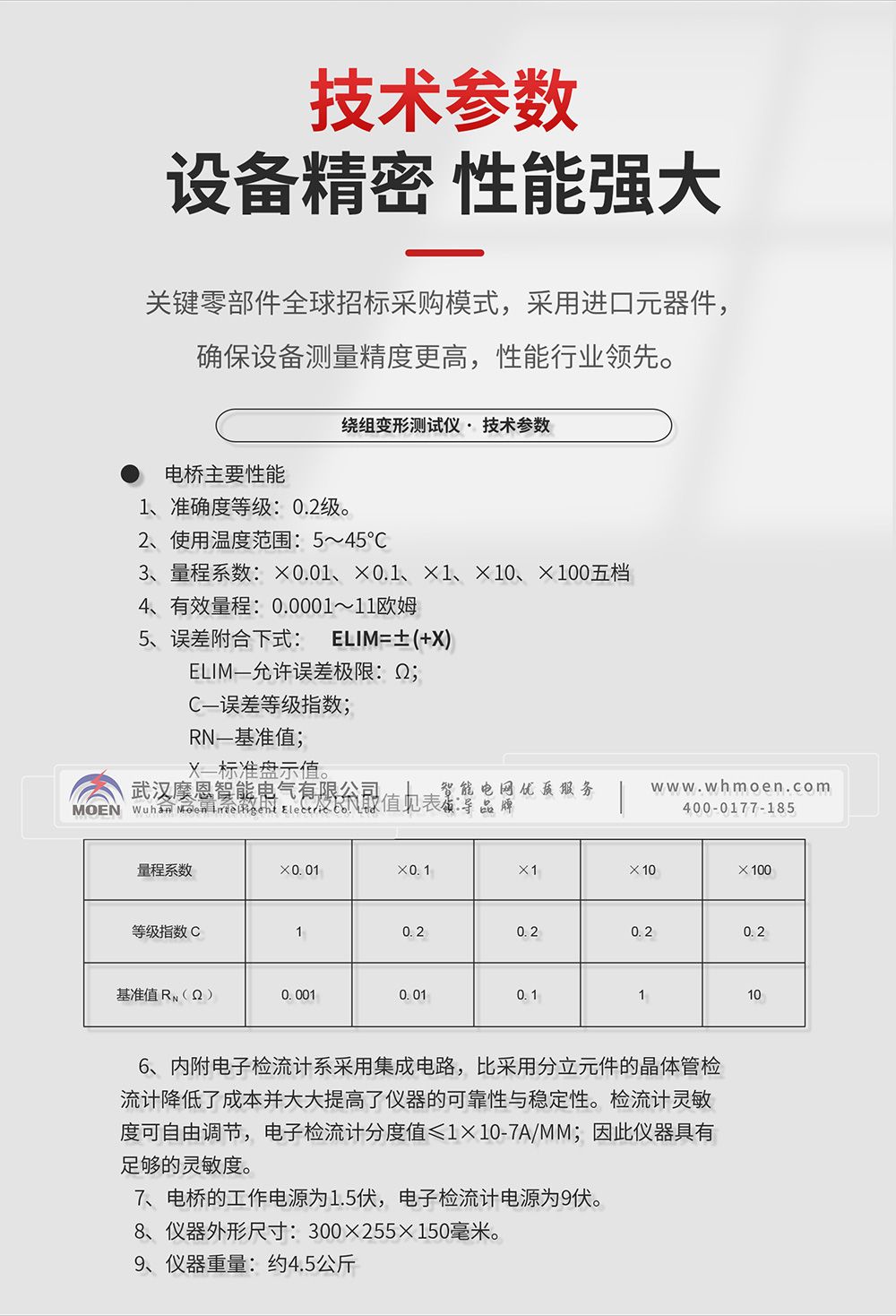

◆QJ44雙臂電橋主要性能
1、準確度等級：0.2級。
2、使用溫度范圍：5～45℃
3、量程系數：×0.01、×0.1、×1、×10、×100五檔
4、有效量程：0.0001～11歐姆
5、誤差附合下式：
Elim=± ( +X)
Elim—允許誤差極限：Ω；
C—誤差等級指數；
RN—基準值；
X—標準盤示值。
各含量系數時，C及RN取值見表1：

量程系數	×0.01	×0.1	×1	×10	×100
等級指數C	1	0.2	0.2	0.2	0.2
基準值RN（Ω）	0.001	0.01	0.1	1	10

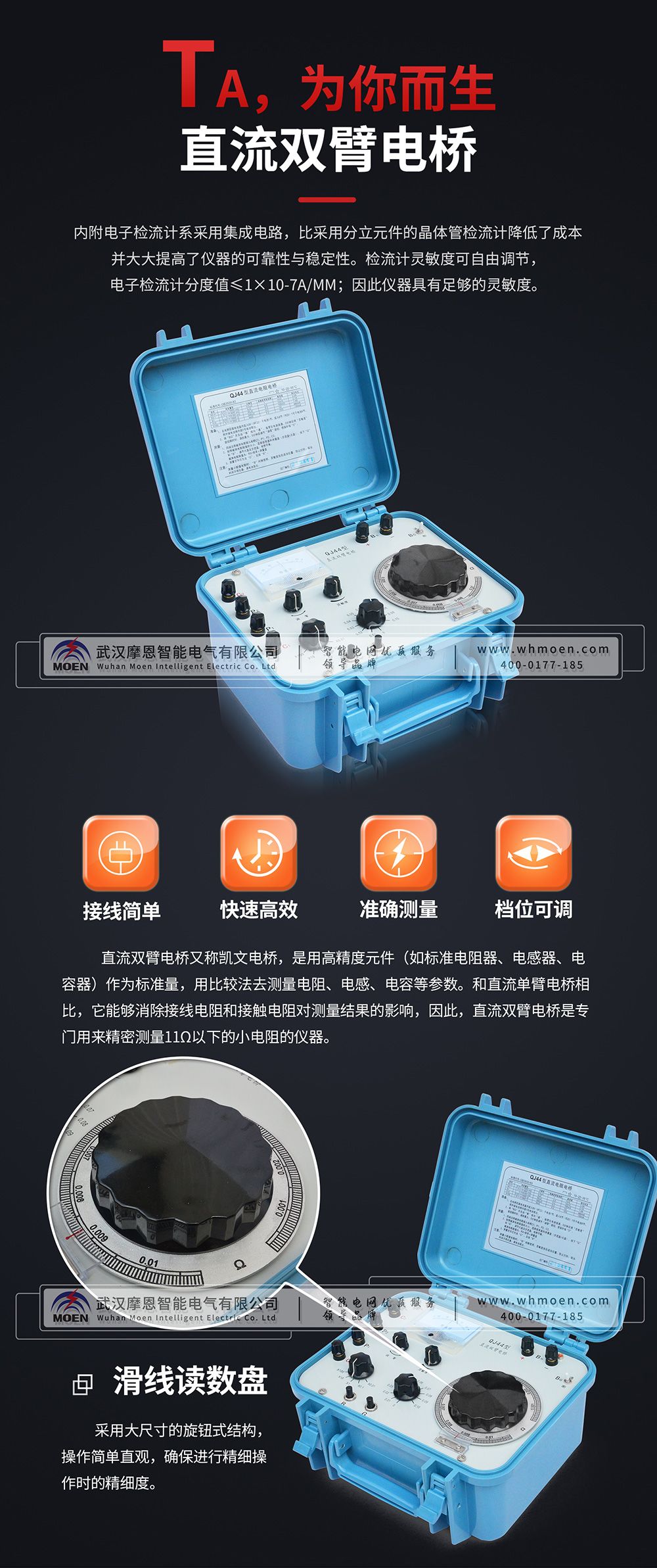

6、內附電子檢流計系采用集成電路，比采用分立元件的晶體管檢流計降低了成本并大大提高了儀器的可靠性與穩定性。檢流計靈敏度可自由調節，電子檢流計分度值≤1×10-7A/mm；因此儀器具有足夠的靈敏度。
7、電橋的工作電源為1.5伏，電子檢流計電源為9伏。
8、儀器外形尺寸：300×255×150毫米。
9、儀器重量：約4.5公斤
