當前位置：首頁 > 產品展示 > 九、繼電保護、二次回路測試設備 > 地鐵直流保護測試系統 更新時間：2025-08-26

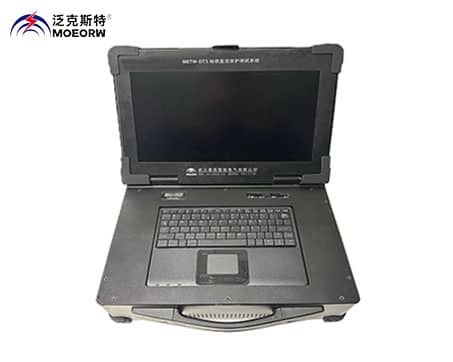

METW-DT3 地鐵直流保護測試系統

執行標準：GB/T 10411-2005

產品別名：地鐵直流保護測試系統、直流繼保測試儀、直流繼電保護測試儀、地鐵直流保護測試系統、便攜式地鐵直流保護測試系統、地鐵直流繼保測試儀、地鐵直流繼電保護測試儀、直流綜合保護裝置測試儀

產品特性：
※支持動作組定義及聯跳邏輯定義;
※便攜手提箱，內附配套線纜及工具；
※可根據用戶的需求定制；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

METW-DT3地鐵直流保護測試系統 地鐵直流保護測試系統（直流綜合保護裝置測試儀）是地鐵項目配套直流綜合保護裝置測試檢測的專用工具，用于地鐵直流綜合保護裝置的巡檢、維護、檢測。
便攜式直流綜保測試儀采用便攜式一體手提箱，集成計算機、模擬通道、IO通道、通訊、軟件等功能，可以對綜保裝置進行通訊測試、模擬量輸入測試、數字輸入輸出端口測試、保護功能測試、邏輯功能測試等多種功能。直接模擬饋線電流、饋線電壓、母線電壓變送輸出，可選電壓型或電流型。
多達32路開關量輸出，可選電壓輸出。
多達16路數字量輸入，支持有源和無源節點，可自定義DI數字電平電壓。
自定義物理信號名稱與通道關聯關系。
支持調試示波，所見即所得。
支持任意波形編輯和生成，內置常規保護曲線，支持編輯修改。
提供導數連續連續曲線生成工具和線性曲線生成工具。
支持動作組定義及聯跳邏輯定義，測試工序自定義，一鍵運行和生成報表。

序號	項目	通道數	參數	備注
1	模擬量輸出	3	-10～10VDC或-100mA～100mA兼容，精度0.1%,可配增益	模擬饋線電流、饋線電壓、母線電壓
2	數字DO源	1	0～250VDC，程控，精度0.1VDC，≥20W	內置，用于數字量輸出的電壓控制電平，可測試對象的DI電平翻轉值
3	數字量輸出	2*16	2組，每組16通道獨立控制	輸出數字DO源模擬值
4	數字量輸入	16	支持有源和無源節點	有源支持0～300VDC
5	RJ45	1	標準TCP網絡通訊	測試網絡通訊是否正常
6	RS485	1	485通訊	測試串口通訊是否正常
7	運輸與貯存溫度		-25℃～+55℃
8	工作溫度		-5 °C/40 °C
9	zui大相對濕度（無補償）		55 %/40 °C
10	海拔		-120m～1400m
11	供電電源		220VAC/50Hz/1A，兼容220VDC	提供輔助電源,縮短對象接線

測試項目

序號	項目	參數	備注
1	IO通斷電壓測試	自動找尋IO通斷電壓點	不在指定范圍內則告警，記錄測試電壓和輸出狀態值。
2	通訊測試	測試被測綜保是否能ping通。	網絡通訊測試
3	正反向電流保護	Imax+、Imax++、Imax-、Imax--	發送設定好的電流，發送后檢測是否有快速斷路器動作。
4	電流變化率保護	DDL + Delta I、DDL + Delta T	在連續的時間內發送設定好的電流（發送數據刷新率不低于10us），發送后，檢測在預設的變化電流情況下，是否有快速斷路器動作。
5	電壓保護	U line max、U line min	發送設定好的電壓，發送后檢測是否有快速斷路器動作。
6	阻抗保護	Z	發送設定好的阻抗Z來模擬阻抗故障。
7	熱負荷保護	In/Tau	設定符合熱保護的模擬量值，等待指定事件后，檢測是否有快速斷路器動作。
8	自動重合閘功能	配置式DIO	正常操作斷路器合閘時，能對線路進行測試，線路正常允許合閘，如線路存在持續性故障，是否閉鎖合閘。
9	防跳功能測試	配置式DIO	模擬故障，檢測是否有重合閘。
10	線路測試功能	壓降測試	模擬母線電壓，饋線電壓，產生故障壓降，測試斷路器是否合閘。
11	防閉合功能	DeltaU	模擬線路電壓與母線電壓故障參數 ，測試斷路器是否合閘。
12	聯跳功能	配置式DIO	模擬工作位置，測試裝置是否發出脈沖或持續的聯跳信號。
