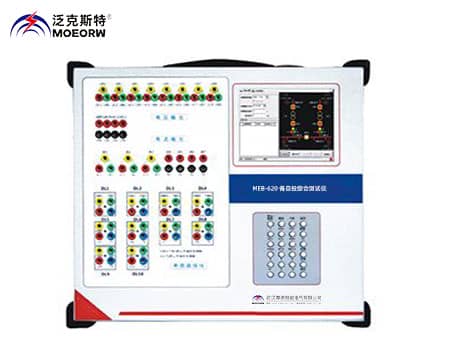

MEB-620備自投綜合測試儀

執行標準: DL/T 624-1997

產品別稱：備自投綜合測試儀、微機備自投綜合測試儀、備自投校驗儀

產品特性：
※電壓輸出范圍： 0～120V/相;
※電流輸出范圍： 0～6A/相；
※電壓輸出精度：＜0.5%；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

備自投綜合測試儀

產品特點
MEB-620備自投綜合測試儀能模擬多達3個電壓級的各種類型主接線的備自投動作行為。可仿真變電站和供電系統在各種運行方式下的一次接線，能夠直觀顯示和向備自投裝置提供各種方式下的線路和開關的電氣信號和位置信號，并可模擬各種運行方式下的異常情況，如：線路失電，主變故障，開關手跳/偷跳等等；在模擬故障的同時還可以自動檢測和記錄備自投裝置的動作過程和相關數據的記錄工作，為設備的長期運行和維護提供依據。

◆備自投綜合測試儀特點
● 完整模擬變電站出現的各種故障失電情況，測試備自投裝置的動作過程，對備自投做出全面，準確的評估
● 完整輸出更多達8組三相電壓和4組單相電壓，更多達3條支路的三相電流和4條支路的單相電流進行測試
● 完整模擬更多達3個電壓級、8段母線電壓和6條支路電流進行測試
● 可以模擬多達10個斷路器的位置、跳合閘信號等完整信息
● 模擬整個試驗過程中各電壓，電流的變化過程，以及各開關位置信號，跳合閘信號的變化過程，自動記錄各次動作的事故原因、動作內容和動作時間

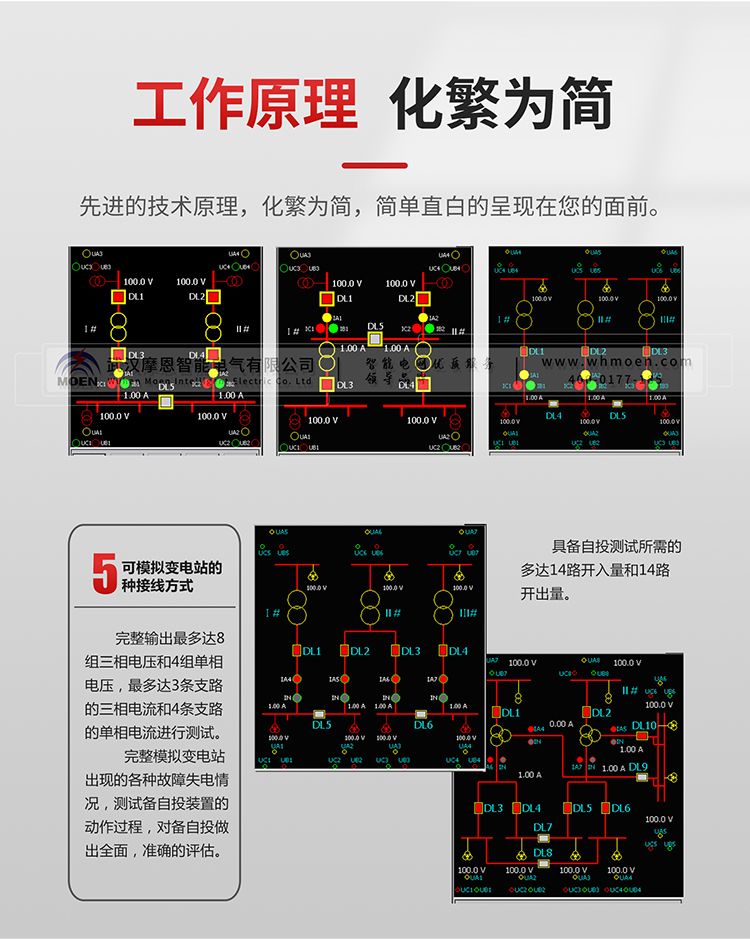

● 界面上非常直接顯示變電站主接線圖，圖形化模擬多種典型接線的各種自投邏輯，清晰直觀
● 開放式設計，如有用戶有新型主接線設計，可以非常方便地通過調整軟件增加新類型主接線的測試模塊，實現萬能主接線測試
● 所有電壓，電流均由程序數字控制，數字設置，任意調節，高精度輸出
● 非常方便地設置各進線和母線在有壓和無壓下的電壓、有流和無流下的電流

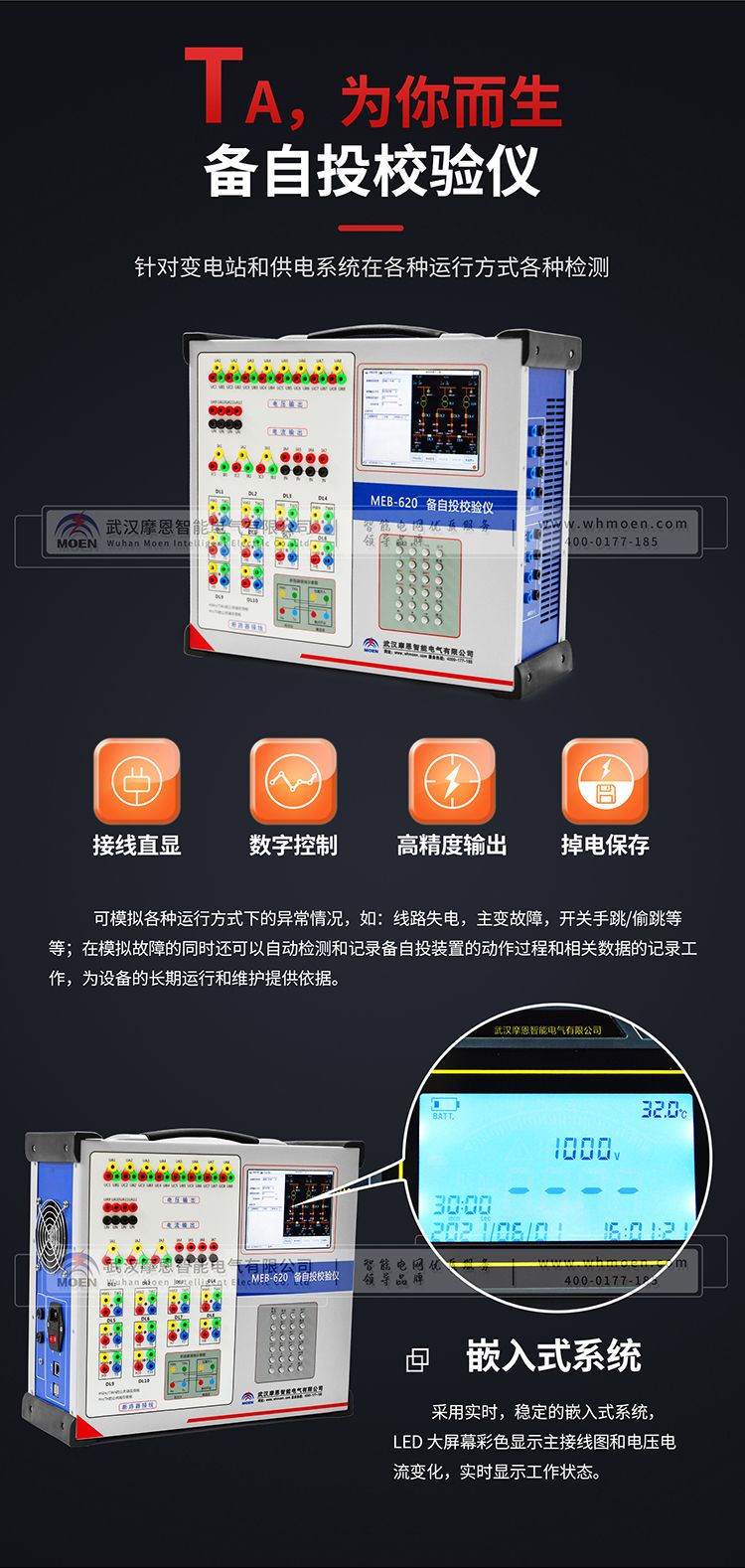

● 內置嵌入式工控機和Linux操作系統，6.4寸的彩屏，實時顯示主接線狀態和數據
● 可測試進線恢復供電時的備自投動作行為，可預設備自投或開關設備拒動或動作不正確情況進行測試
● 各項參數、試驗結果自動保存，掉電不丟失

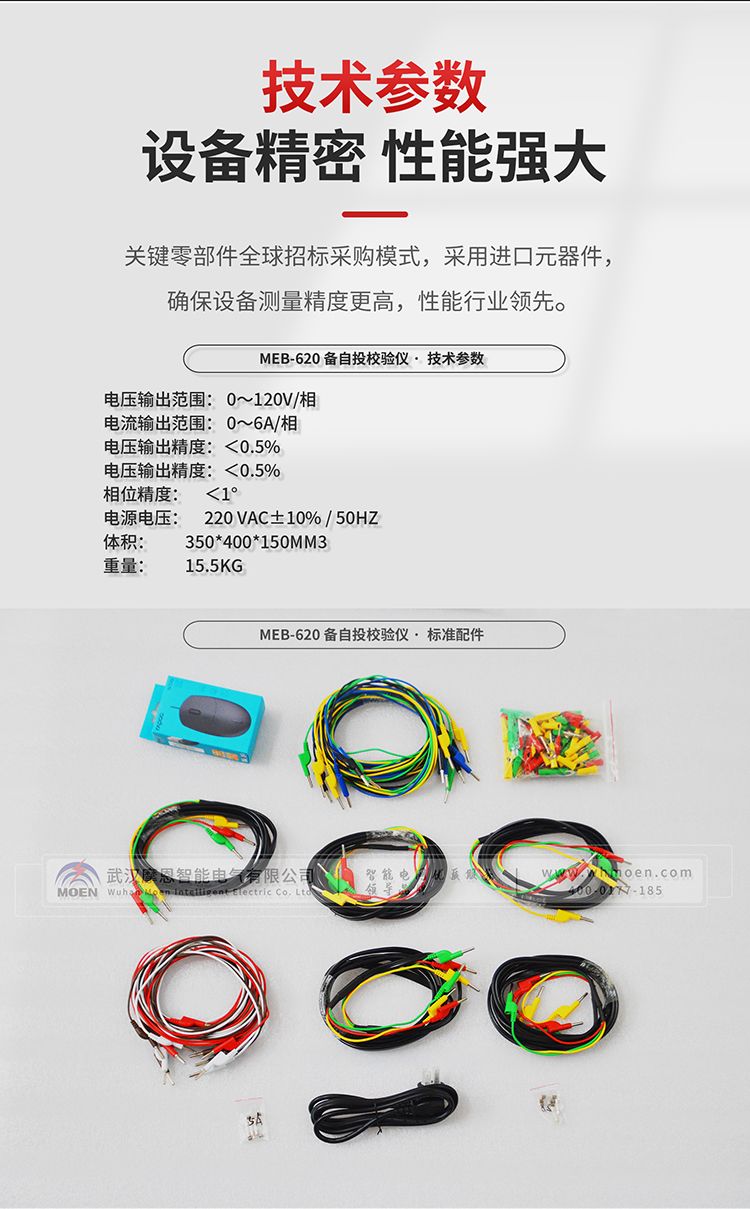

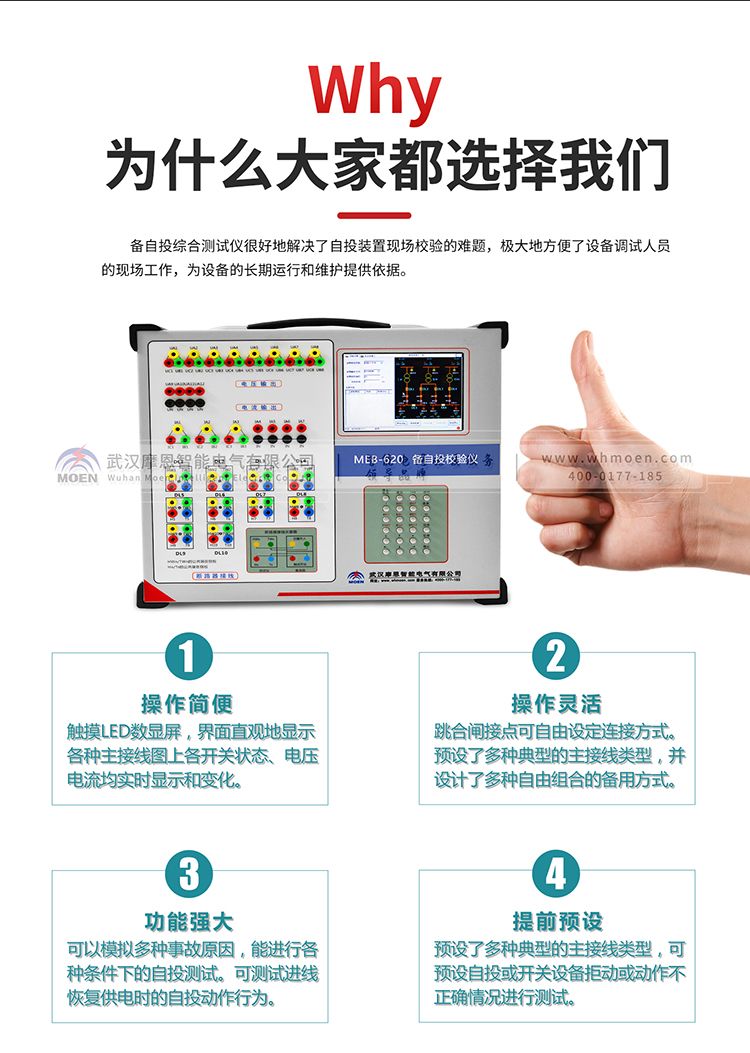

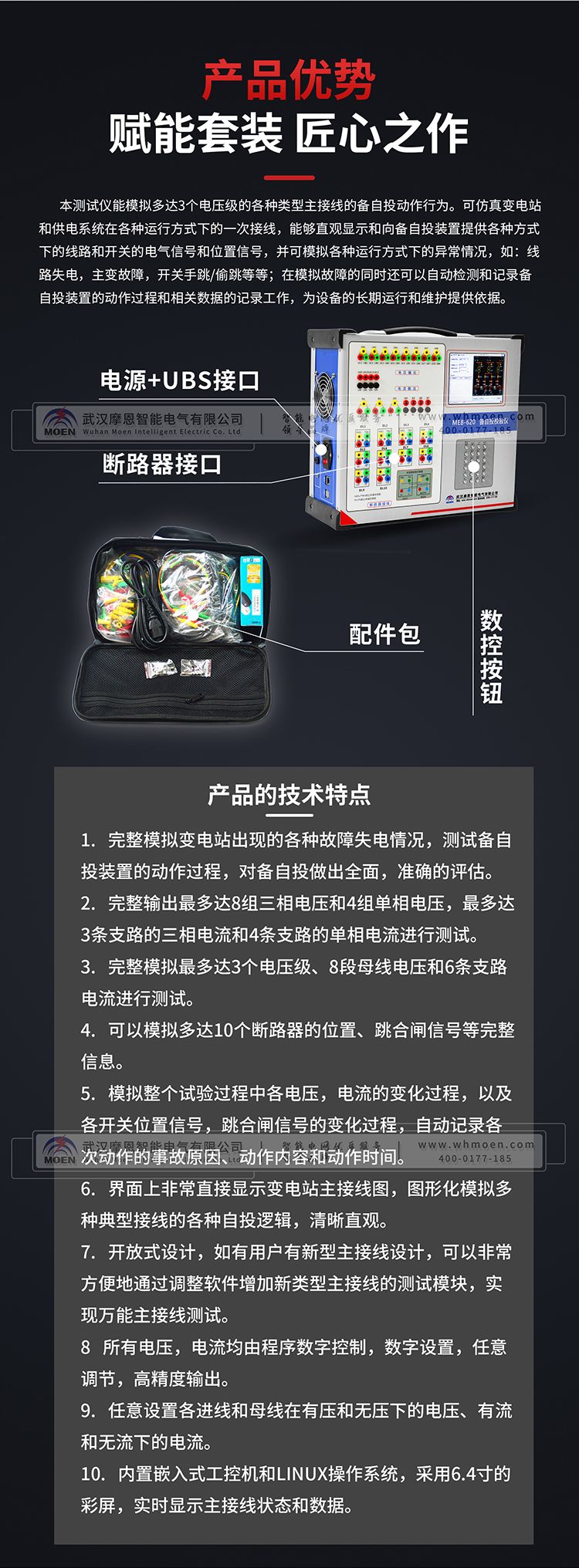

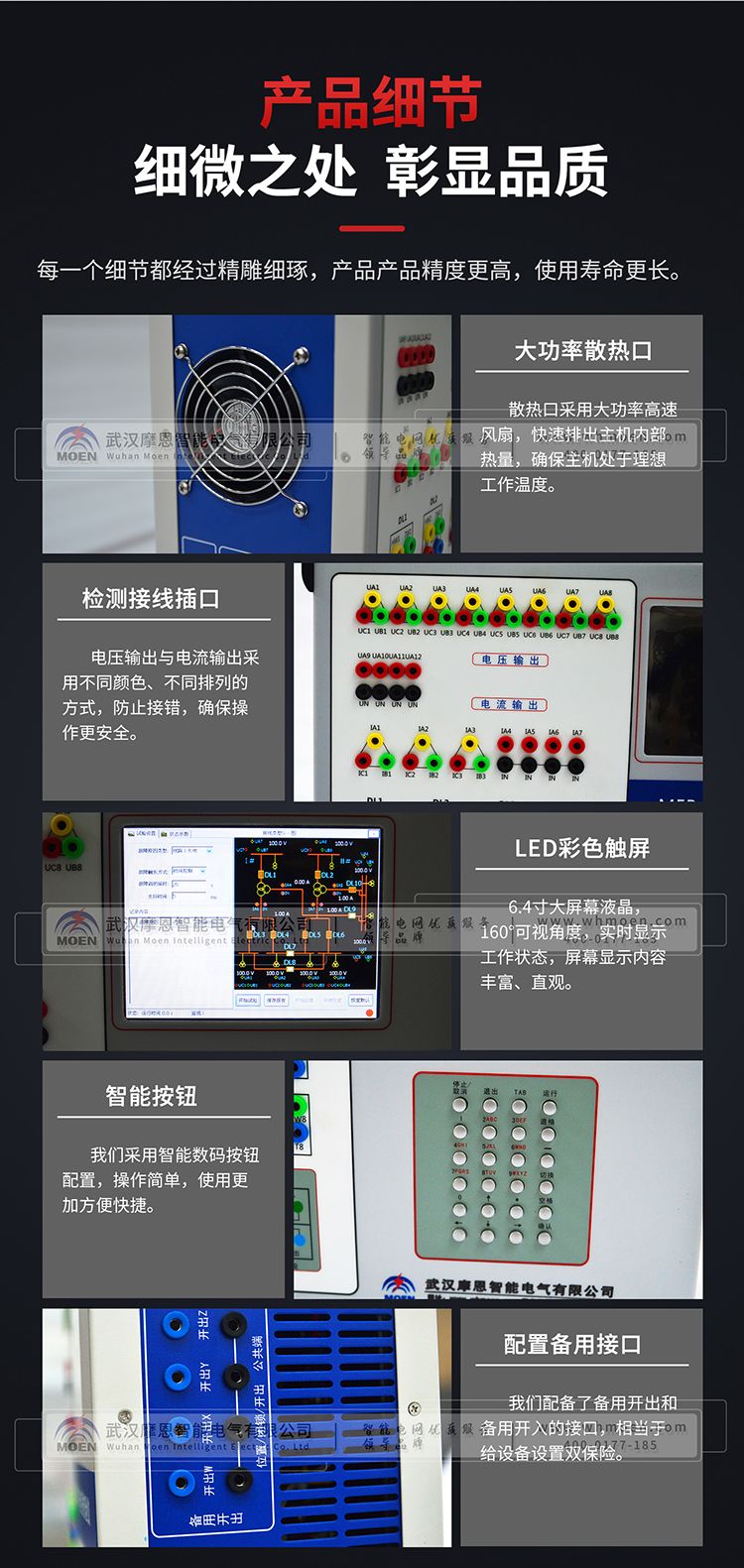

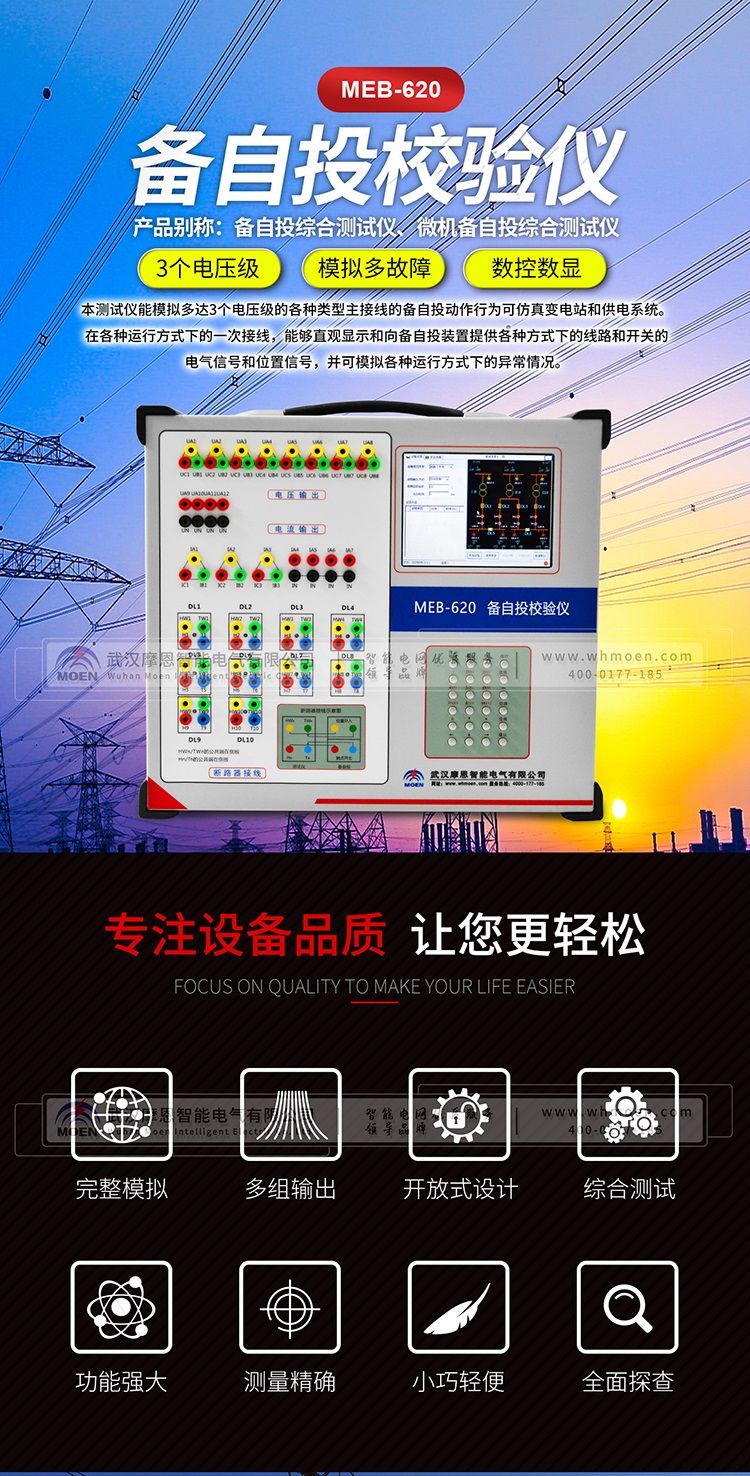

備自投綜合測試儀詳情圖
