◆MOEORW-9008D 電纜識別及路徑探測儀簡述

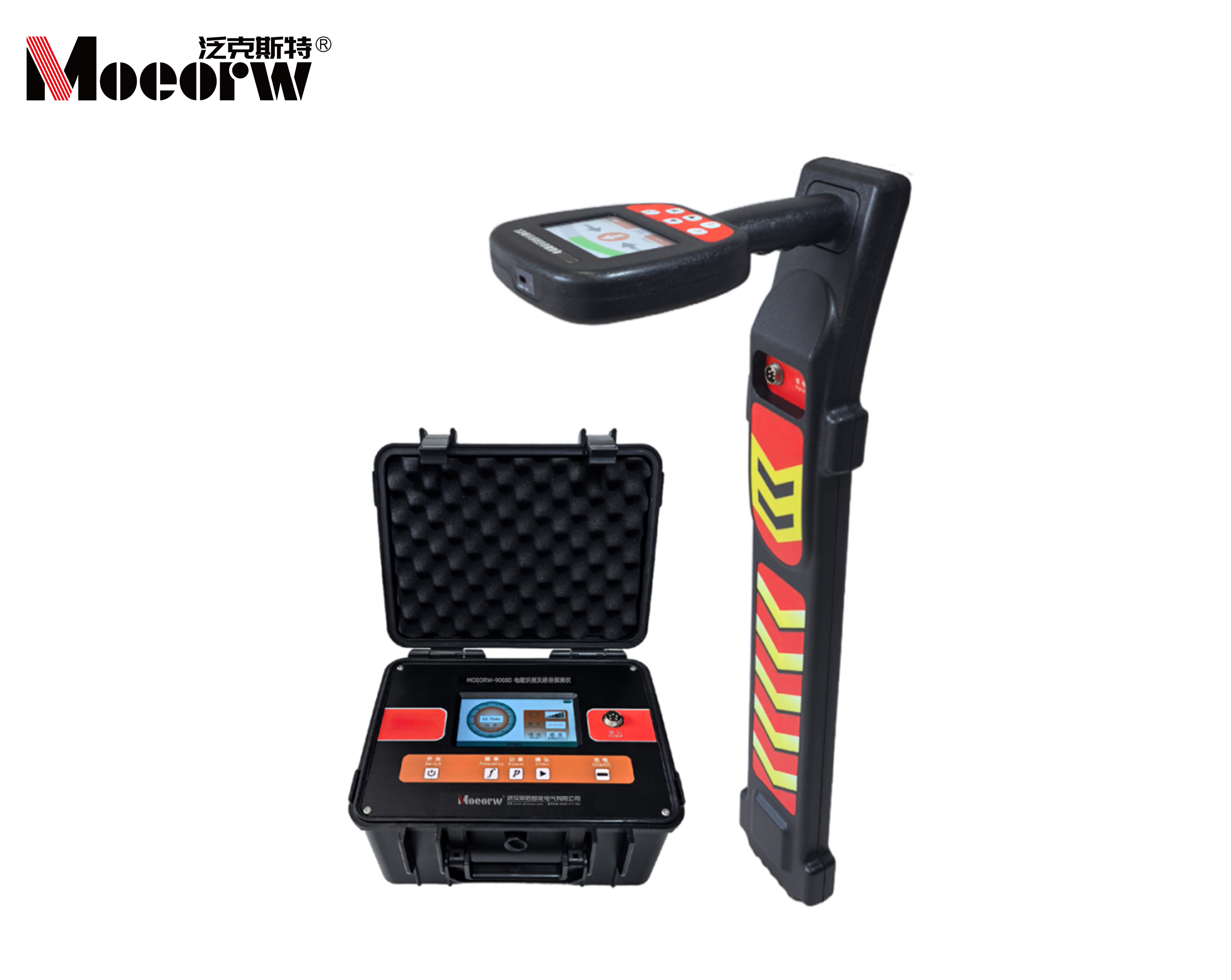

該儀器是一款綜合性能很強的地下管線路徑探測設備，又名電纜路徑探測儀、地下管線探測儀、管線儀、路徑儀、路徑識別儀等，具有管線路徑探測、電纜識別、故障查找等多種功能。該產品能在非開挖的情況下，用于地下電纜（停電狀態或帶電狀態）和管線的路徑探測、識別、埋深測量；以及路燈電纜、地埋線路的故障查找等，同時也可進行地下帶電線纜排查。儀器由發射機、接收機、發射耦合夾鉗、直連線、接收柔性耦合夾鉗（選配)、A字架（選配)等組成。
本產品是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波 、無線接收、軟件控制而設計。其基本工作原理是：由發射機產生電磁波，并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地面輻射出電磁波，這樣當地下金屬管線測試儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
◆MOEORW-9008D 電纜識別及路徑探測儀特點
1、羅盤和方向顯示：直觀顯示地下管線位置和左右方向。
2、直連法、耦合法、感應法多種發射機信號施加方式，滿足停電電纜或帶電電纜路徑測試。
3、寬峰法、窄峰法、波谷法等多種探測方法，采用導線示蹤、經典羅盤、掃頻測量等多種模式360°全方位管線路徑指示。
4、多種探測頻率：12種主動探測頻率和2種被動探測頻率。
5、發射機9檔可調大功率輸出，全自動阻抗匹配，全自動保護。
6、可通過標定探測電流信號方向，排除鄰線干擾，防止跟蹤錯誤。
7、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
8、可實現一次最多20條電纜（停電狀態或帶電狀態）的識別功能。
9、具有帶方向指示的跨步電壓法模式，配置可折疊A字架，可實現地埋線纜低阻故障點的精確定位。
10、內置大容量鋰電池，發射機和接收機均可設置待機和自動關機時間。
◆MOEORW-9008D 電纜識別及路徑探測儀技術參數
【發射機】
1、輸出方式：直連法、耦合法、感應法，3種方式自動識別。
2、輸出頻率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、66kHz、82kHz、197kHz。
3、輸出功率：最大15W，9檔可調，全自動實時阻抗匹配、顯示。
4、直連法輸出電壓：150Vpp max。
5、顯示方式：工業級5.0寸彩色液晶顯示，分辨率854*480。
6、操作方式：軟按鍵。
7、其它功能：具有過載和短路保護。
8、耦合夾鉗規格：直徑≤130mm。
9、供電方式：內置可充鋰電池，充電器輸出5.0V/2000mA。
10、工作時長：最大功率連續輸出時間＞8h。
通訊接口：Type_C型USB接口，可同時實現儀器充電和數據通訊。
【接收機】
1、主動探測頻率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz；被動盲測頻率50Hz、60Hz、250Hz，共3種；被動射頻頻率32.7kHz、65.6kHz、81.9kHz、197kHz，共4種。
2、探測模式：導線示蹤模式、經典羅盤模式、掃頻測量模式，共3種。
3、探測方法：寬峰法、窄峰法、波谷法。
4、探測范圍：直連法施加信號≤20km，由接地阻抗、線阻、埋深因素決定；耦合法施加信號≤10km，由接地阻抗、線阻、埋深因素決定；感應法適用于埋深≤2m的線纜。
5、測深范圍：0～20m。
6、測深精度：0～3m范圍，精度±5%；3m～20m范圍，精度±10%；由現場環境、非同心線的形狀、鄰近管線的分布等情況因素決定。
7、顯示方式：工業級5.0寸彩色液晶顯示，分辨率800*480。
8、顯示內容：羅盤指示、路徑示蹤、方向指示、信號強度、信號增益、信號數據、深度數據、電流數據、探測頻率、探測方法、聲音大小、電池狀態等。
9、操作方式：軟按鍵。
10、聲音指示：隨信號強度變化的調頻音調。
11、其它提示：具有信號強度、電流相位為主的正誤提示；示蹤導線、羅盤箭頭、條形進度條式信號強度等顏色變化的干擾提示；液晶屏警示符號提示等。
12、電纜識別：可最多標定識別20條電纜（停電狀態或帶電狀態）。
13、識別方式：柔性耦合夾鉗，直徑≤200mm，可定制。
14、識別距離：直連法施加信號，回路阻抗8kΩ以內，距離≤20km，由接地阻抗、線阻因素決定；耦合法施加信號，回路阻抗1kΩ以內，距離≤6km，由接地阻抗、線阻因素決定。
15、故障定位：可實現地埋線纜低阻故障點的精確定位。
16、定位方式：黑色可折疊式A字架，液晶屏幕綠色/紅色箭頭實時指示故障點前后方向。
17、供電方式：內置可充鋰電池，充電器輸出5.0V/2000mA。
18、工作時長：＞12h。
19、通訊接口：Type_C型USB接口，可同時實現儀器充電和數據通訊。
