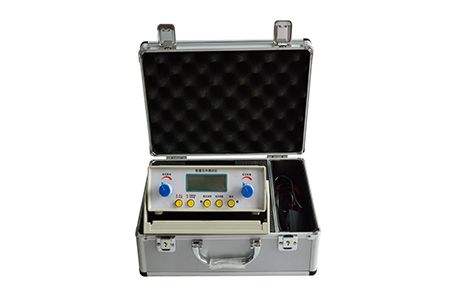

SPD現場測試儀

性能特點

1.SPD現場測試儀適用于氧化鋅避雷器(壓敏電阻),金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測量。 也可作穩壓、恒流電源, 使用于其它方面。
2.SPD現場測試儀具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。
3.具有自檢功能。
4.測量數據由3 1/2 LCD數字顯示,準確度高、可靠性好。
5.SPD現場測試儀測量時,可以預先設定量程,并在測量過程中對超量程測試發出聲響提示, 適用于器件分組和檢驗判別。
6.選擇連續測量,可以對批量試品進行不間斷測試。
7.面板功能簡單,易于操作。
8.重量輕,便于攜帶。

SPD現場測試儀主要技術指標
（一）壓敏電阻測量

技 術 指 標	測 量 范 圍	工 作 誤 差	測 試 條 件
起始動作電壓U1mA	0～1700V	≤±2％±1d	1mA±5μA
漏電流I0.75U1mA	0～199.9μA	≤±2μA±1d	0.75U1mA ≤±2％±1d

（二）放電管測量

技 術 指 標	測 量 范 圍	工 作 誤 差	測試條件
直流擊穿電壓Vsdc	20～1700V	≤±2％±1d	電壓上升速率 100V/S±10%

（三）SPD現場測試儀其它指標
1.絕緣電阻：6MΩ（500V）
2.耐壓：    AC  1.5kV  50HZ  1min
3.工作溫度和濕度：0～＋40℃   ≤85％RH
4.儲存溫度和濕度：－10℃～＋50℃   ≤90％RH
5.電源：AC  220V   50Hz
6.DC  12V        0.5A    （芯線＋極）
7.功耗：8W
8.外形尺寸：208mm×190mm×78mm
9.重量：≤1kg

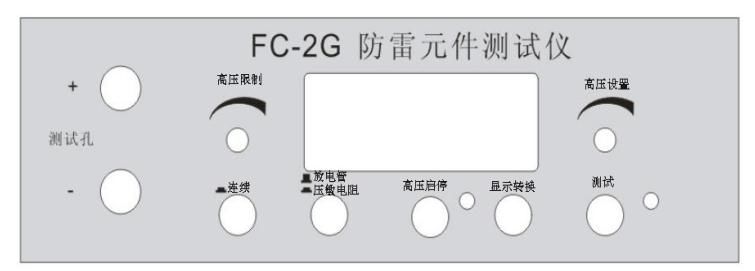

SPD現場測試儀操作面板

1. 測試孔 +            2. 測試孔 -        3.量程調節
4. LCD顯示窗          5.電壓預置         6.單次/連續開關
7. 功能選擇開關        8.高壓指示燈       9. 高壓啟動鍵
10.顯示轉換鍵          11.測試鍵          12.放電指示燈
13. 保險絲座           14. 電源開關       15. 電源插座
16. 外接直流12V電源插孔(芯線為+)
