路燈電纜故障測試儀儀器結構

來源：m.zeichua.cn 更新時間：2020-09-25

路燈電纜故障測試儀

儀器結構
路燈電纜故障測試儀包括故障定點接收機、路徑查找接收機、信號發生器、A字架、路徑探頭、充電器等。

路燈電纜故障測試儀故障定點接收機
1、液晶顯示屏：顯示測量信號波形；增益大小；電池電量等信息。
2、復歸鍵：重新測量。
3、功能鍵：此儀器上沒有使用。
4、增益+：用來增大輸入信號增益。
5、增益-：用來減小輸入信號增益。
6、背光：用來打開或關閉液晶屏幕背光源。
7、電源開關：需按一秒鐘以上才能打開或關閉儀器電源。
8、充電插孔：對內置鋰電池充電。
9、A字架輸入：用來輸入跨步電壓信號。

路燈電纜故障測試儀路徑查找接收機

1. 信號輸入插頭：接路徑傳感器，用來輸入信號。
2. 充電插孔：接充電器，用來給儀器內置鋰電池組充電。
3. 液晶屏幕：顯示各種信息，顯示的內容在以后章節中有詳細介紹。
4. 按鍵：
開關：用來打開或關閉儀器電源。
背光：背光按鍵，用來打開或關閉液晶屏幕背光源，當環境很暗，無法看清液晶內容時，打開背光。
功能：此機型沒有使用。
復位：重新刷新內存。
增益減小：用來調節信號，減小增益，便于探測。調節時，液晶右邊的增益數值隨之變化，變化范圍為0-20。
增益增加：用來調節信號，放大增益，便于探測。調節時，液晶右邊的增益數值會隨之變化，變化范圍為0-20。

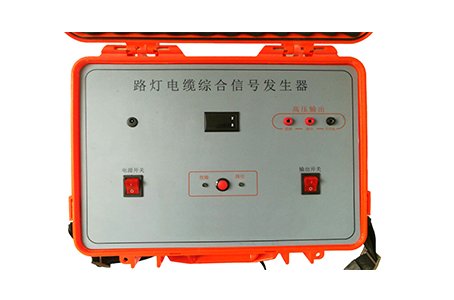

路燈電纜故障測試儀信號發生器
1.高壓輸出（查障）：用于查障工作模式的信號輸出。此時工作在大電流輸出模式。
2.高壓輸出（路徑）：用于路徑工作模式的信號輸出。工作在限流輸出模式。內置限流電阻，當外部接地電阻很小時，保證儀器工作在正常工作狀態。
3.高壓輸出（共用地）：用于查障及路徑工作模式的接地。
4.電源開關：用來開關工作電源。
5.輸出開關：用于開關高壓輸出電壓。
6.紅色按鈕：用于查障及路徑模式的切換。
7.查障指示燈：指示燈亮時說明儀器工作在查障模式。
8.路徑指示燈：指示燈亮時說明儀器工作在查障模式。
9.電壓電流表：顯示輸出電壓與泄露電流值。
10.充電接口：接入充電器給儀器內部電池充電。
