母線充電保護

來源：m.zeichua.cn    更新時間：2020-09-17

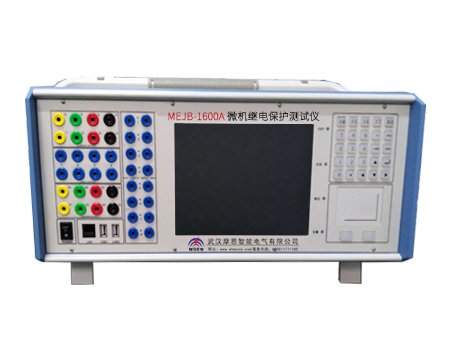

微機繼電保護測試儀母線充電保護

條件：不加電壓使“閉鎖開放”燈亮
 將“母線充電保護”壓板投入。
 斷母聯開關。
 用“交流試驗”輸出一相電流至母聯的某一相，電流大于充電保護電流定值。
 母線充電保護延時動作，切除母聯開關。
 充電保護動作信號燈亮。
 微機繼電保護測試儀母聯過流保護
條件：不加電壓使“閉鎖開放”燈亮
 將“母線過流保護”壓板投入。
 相應將母聯過流或母聯零序過流中非試驗項定值暫時改大，也可在試驗過流時，模擬三相短路故障輸出（此時沒有零序電流）。
 用“交流試驗”輸出一相電流至母聯的某一相輸入，電流值大于母聯過流定值，小于母聯零序電流定值，母聯過流保護動作，切除母聯開關。
 母聯過流保護動作信號燈亮。
 斷開過流，恢復信號。
 用“交流試驗”輸出一相電流至母聯的某一相輸入，電流值大于母聯零序過流定值，小于母聯過流定值。
 母聯過流保護動作，切除母聯開關。
 母聯過流保護動作信號燈亮。
 復合電壓閉鎖
 用“交流試驗”輸出三相正常對稱電壓（幅值均為57.735V，正序相位）至I母電壓輸入回路。
 任選I母上的一條支路，用“交流試驗”輸出一相電流至該支路的某一相輸入，電流值大于門檻定值。
 母線差動保護應不動作。
