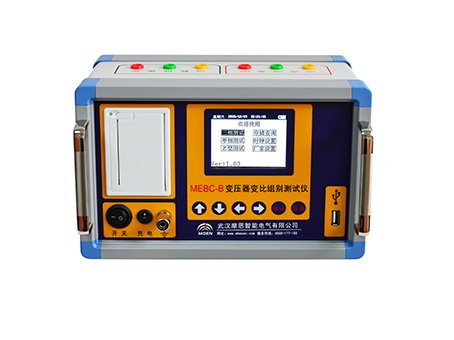

變壓器變比組別測試儀

簡介：
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的值。本變壓器變比組別測試儀克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

變壓器變比組別測試儀性能特點
2.1 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
2.2 一次充電，可連續測量50臺變壓器變比組別。
2.3 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。
2.4 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。
2.5 三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。
2.6 單相測試時具有角差測試功能。
2.7 分接檔位zui高可測試到197檔。
2.8 測試量程寬，zui高可達5000。
2.9 高低壓反接保護功能。
2.10 輸出短路保護功能。
2.11不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據100條；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
2.12 熱敏打印機打印功能，快速、無聲。
2.13 體積小、重量輕，方便攜帶使用。

變壓器變比組別測試儀技術指標
3.1 量程：0.9～5000
3.2 準確度：±(讀數×0.1%+2字)(小于等于500)
±(讀數×0.2%+2字)(大于500小于等于3000)
±(讀數×0.3%+2字)(大于3000)
3.3 分辨率：0.9～9.9999（0.0001） 100～999.99（0.01）
10～99.999（0.001） 1000及以上（0.1）
3.4 工作電源：內置電池或外置充電器，充電器使用條件，輸入100-240VAC, 50/60Hz
3.5 充電時間：約3小時
3.6 儀器重量：4Kg
3.7 儀器體積：252mm(長)×162mm(寬)×132mm(高)
3.8 使用溫度：-10℃～50℃
3.9 相對濕度：＜90%，不結露
