驗電器功能檢測試驗裝置

來源：m.zeichua.cn    更新時間：2020-08-31

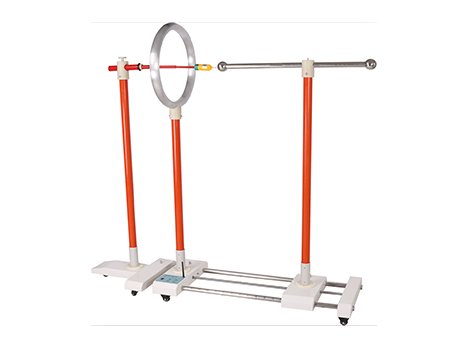

驗電器功能檢測試驗裝置概述

為了準確測量驗電器的啟動電壓，必須建立一個均勻電場。根據電力行業標準DL740《電容型驗電器》設計開發了遙控電動驗電器測試支架。
1.1 高壓電極為球形，接地電極為環形結構。
1.2 接地電極固定、高壓電極可以電動驅動向左右移動。
1.3 電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。
1.4 測試支架具有標尺刻度，調節距離直觀準確。
1.5 驗電器夾具為全絕緣件，不會引起電場畸變。

二、驗電器功能檢測試驗裝置主要技術指標
2.1 靜電環直徑： 550mm
2.2 高壓電極球直徑： 60mm
2.3 驗電器中心距地面高度： 1550mm
2.4 額定電壓： 100kV
2.5 試驗根數： 1根
2.6 工作電壓： AC 220V
2.7 移動速度： 快速  5mm/S
              慢速  1mm/S

三、驗電器功能檢測試驗裝置組裝及試驗接線
組裝及試驗接線示意圖見附圖1、2
四、電動驗電器支架操作
本設備采用電動控制，高壓電極可以電動驅動向左右移動，電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。（見下圖1）

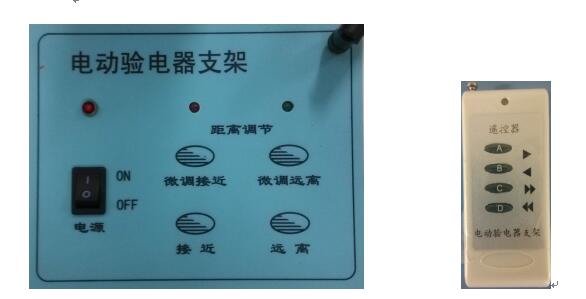

圖1 控制面板                      遙控器

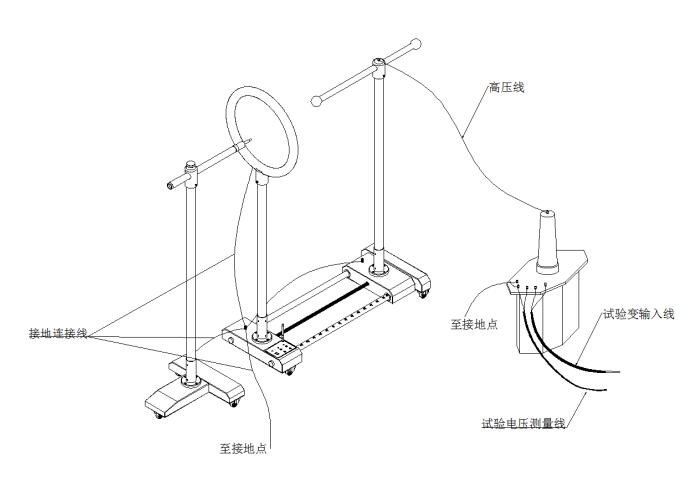

附圖1、驗電器試驗接線示意圖

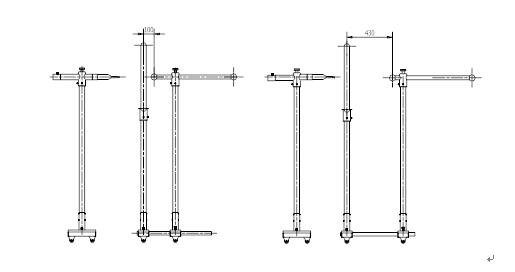

附圖2-1、帶接觸電極延長段的驗電器試驗要求（DL740）

UN kV	電極間距離 mm	H mm	環直徑 mm	球直徑 mm	3D 與周圍物體距離mm	啟動電壓 kV
10	100	>1500	550	60	>1650	1.0 ~ 4.5
20	270					2.0 ~ 9.0
35	430					3.5 ~ 15.75

測試時，驗電器電極與高壓靜電球接觸。

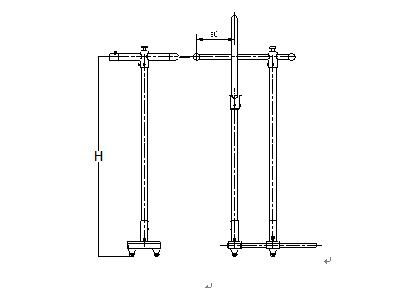

附圖2-2、不帶接觸電 極延長段的驗電器試驗要求（DL740）

UN kV	電極間距離a0 mm	H mm	環直徑 mm	球直徑 mm	3D 與周圍物體距離mm	啟動電壓 kV
10	300	>1500	550	60	>1650	1.0 ~ 4.5
20						2.0 ~ 9.0
35						3.5 ~ 15.75

測試時，驗電器電極與高壓靜電球接觸。
