電動絕緣繩支架

來源：m.zeichua.cn 更新時間：2020-08-28

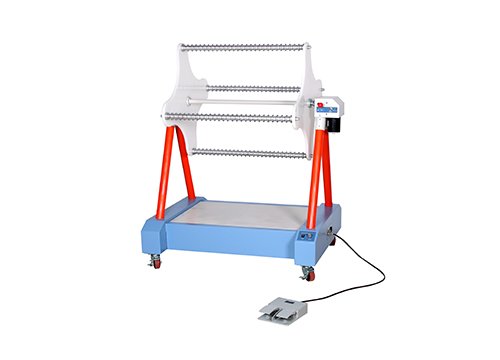

電動絕緣繩支架

專用于絕緣繩類試品工頻耐壓試驗，支架絕緣強度高結構穩定易于操作，可以大大提高試驗工作效率。

電動絕緣繩支架主要功能特點
1）絕緣繩測試支架用于絕緣繩類試品工頻耐壓試驗
2）測試支架采用電動驅動繞繩，轉速無級可調，操作方便。
3）采用腳踏開關，具有正反控制，節省人力。
4）具有離合器，試驗完成可以自由拆卸絕緣繩。
5）絕緣繩輪盤具有自鎖功能，保證工作位置準確。
6）絕緣繩測試支架底部設有水袋、充水后為支架提供配重，保證支架穩定性。
7）支架配有腳輪，便于移動。
8）為方便拆卸絕緣繩，可已選配電動繞繩器一臺。

電動絕緣繩支架主要技術參數
1）zui大試驗電壓：105kV
2）試驗長度：500mm
3）試品長度：50米
4）轉速：5~30米/分鐘可調
5）工作電壓：AC220V
6）支架總高：1.45米

電動絕緣繩支架組裝及試驗接線
連接腳踏開關，電機控制線，電源線。絕緣繩繞好后，輪盤高壓接入端連接試驗變高壓輸出端，輪盤接地端連接支架底部接地端，支架接地端接至外部接地點。
