安全帽電絕緣性能測試儀

來源：m.zeichua.cn 更新時間：2020-08-27

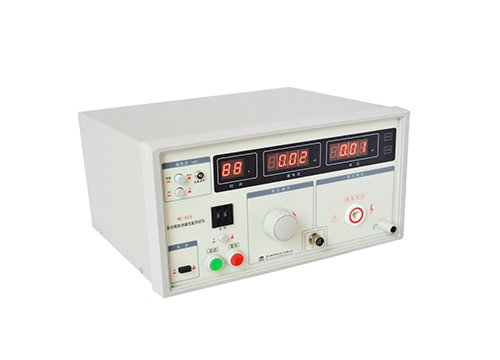

安全帽電絕緣性能測試儀

主要用途
儀器專用于安全鞋電絕緣性能的測試。

安全帽電絕緣性能測試儀主要技術指標
1、輸出電壓及準確度等級：AC(0-5)kv，5 級；
2、時間：0-99s；
3、變壓器容量：500VA；
4、輸出波形：50Hz；
5、工作條件：環境溫度（0-40）℃，相對濕度小于 75%；
6、電源：交流 220±22V，50Hz±1Hz；

安全帽電絕緣性能測試儀工作原理

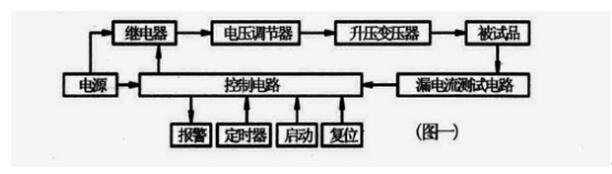

如圖一，220V 交流市電經控制電路進行調壓、升壓至高壓，接至被試品上
經過一段時間后，如果被試品絕緣不好，漏電流超過設定值，則控制電路動作
切斷高壓輸出，同時發出報警信號。

安全帽電絕緣性能測試儀使用注意事項
(1)操作者必須戴絕緣橡皮手套，腳下墊絕緣橡皮墊，以防高壓電擊造成生命危
險。
(2)儀器必須可靠接地，并和被測體的地可靠相接。
(3)在連接被測體時，必須保證高壓輸出為“0”及在“復位”狀態。
(4)切勿將輸出地線與交流電源線短路，以免外殼帶有高壓，造成危險。
(5)盡可能避免高壓輸出端與地短路，以防發生意外。
(6)測試超漏指示燈一旦損壞，必須立即更換，以防造成誤判。
(7)儀器空載調整高壓時，漏電流監視表頭有起始電流，均屬正常，不影響測試
精度。
(8)儀器避免陽光正面直射，不要在高溫潮濕多塵的環境中使用和存放。
(9)儀器使用一年后，必須按照國家技術監督部門要求送計量部門或回廠檢定合
格后，方可繼續使用。
(10)建議使用交流穩壓電源。
